拼接屏监控系统设备组成设计方案

现如今拼接屏在视频监控显示系统中的使用越来越频繁，而不同的拼接屏监控系统的组成设备却是不同的，这需要涉及到具体的客观条件与功能要求单独设计方案，比如前端的监控摄像机的数量与想要实现的显示效果不仅会影响拼接屏的数量，还会影响中控处理平台的选择。所以我们在设计方案时，通常是先考虑监控室的客观情况，再根据这些因素配置相应的硬件。

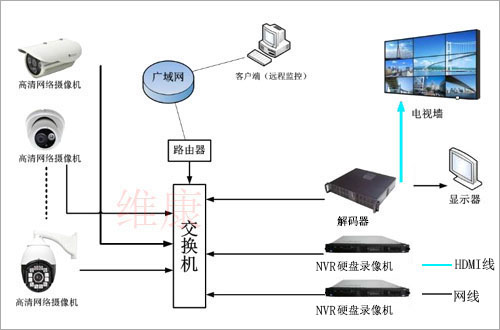

首先我们要知道拼接屏监控系统的基本组成部分主要包括以下几个，分别是前端的监控端、传输端、监控图像存储端、解码平台、拼接屏显示，而影响整个系统组成的是监控视频点的数量以及传输距离等，据此再匹配相应的后端产品。

现在的监控摄像机基本都普及了网络的，模拟的很少用了，而且像素也越来越高，大多以200万像素以上为主， 我们需要根据像素计算出它的所需要的带宽，据此再根据监控摄像机的数量搭配相应的交换机，是用百兆的还是千兆的，配多少个等。

如果是百米内的局域网拼接屏监控系统，传输多以网线即可，而如果是远程传输的广域网，这时多采用的是光纤传输外加一些收发设备，信号到后端后集中到核心交换机中。

从核心交换机引出网线一条与硬盘录像机连接，负责把拍摄的视频画面存储起来，方便后期调取录像回看。硬盘录像机也叫网络视频录像机，内由不同数量的硬盘组成，根据想要保存的天数以及监控的数量自由控制硬盘的容量。

另一端与解码器相连接，解码器是一款专业处理视频监控信号的设备，也称为数字解码平台，它可以实时地把前端所传输过来的监控图像投到拼接屏上即时显示出来，并且解码器还有分割、拼接、跨屏显示的功能，单屏最多可以达到64画面分割显示，在监控数量多，拼接屏少的监控系统中，可以保证让所有的监控图像同时显示出来，并且可以自由设备分割数量以及某路监控信号的显示位置。

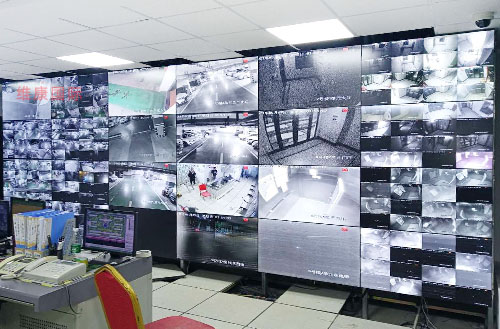

最后拼接屏是监控系统的最终画面的输出显示设备，它多采用2*2、2*3、3*3、4*4等拼接的方式，采用多少块屏幕拼接一是根据监控的数量来定，二是根据现场的安装尺寸以及预算来定，可以采用壁挂、支架、机柜等安装方式，把其固定在监控室的背景墙前面，由于拼接屏采用的是工业级的液晶屏幕，所以非常稳定耐用，可以达到24小时连续开机的显示要求。另外拼接屏的清晰度高，可以达到高清像素的监控视频的展示。除了这些以外，我们还要知道拼接屏的尺寸有多种，并且拼缝不同，这会直接影响到拼接屏监控系统组成方案的价格，另外考虑到现场环境的亮度，拼接屏还有高亮与低亮的产品可选，避免出现屏幕反光的现象。

综合来看一个完整的拼接屏监控系统就是由以上几个部分组成，而每个设备的组成都需要根据前端的客观条件来决定，并不是一概而论的，所以还需要明白了客户的具体需求之后再设计详细的解决方案。
