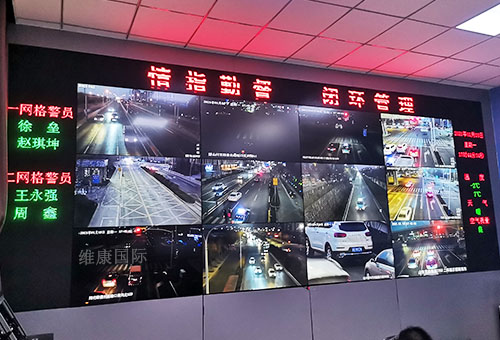

监控拼接屏方案指的是在一些监控中心或者远程指挥系统中，使用拼接屏实现视频监控画面的即时显示以及实现远程调度指挥功能的显示系统，在设计之初需要设计一个详细的拼接屏方案，并搭配前端的监控系统形成一个局域网络，实现所有监控画面同时显示在拼接屏上面，而且通过控制电脑及软件的设置可以实现任意分配及监控图像的大小缩放等显示形式。现在一些企业及执法部门的监控中心都会打造这一系统来辅助人员的安全管理，实现安全生产及更加有效的区域管理。

基本上，大部分的监控拼接屏方案都是由硬件组成，而且硬件的种类也相对比较固定，首先拼接屏是主要的输出显示设备，其次，前端的监控，后端的解码设备与中间的传输设备组成最基本一个组成系统。

监控拼接屏方案的核心就是拼接屏，也就是我们常说的LCD液晶拼接屏，它也是目前监控中心显示端用的比较多，性价比非常高的一种，原因主要是因为LCD液晶技术非常稳定，特别是拼接屏的面板还经过了特殊处理，使其达到了工业级，这一特点特别符合当下监控中心对显示产品的要求，毕竟大部分的监控室都是连续开机的。其次，拼接屏还具有高清、高亮等一系列的显示优势，使得它在显示视频监控画面时可以最高程度还原出其清晰度及画面的色彩。

目前监控拼接屏在设计方案时，通常要根据前端的监控的数量来设计拼接屏的数量，因为前端的监控画面的多少直接影响后端监控拼接屏的数量，比如前端有20个监控和200个监控对于拼接屏的数量要求肯定是不一样的，而具体用多少块拼接屏要看我们用什么显示方式，比如一块屏幕分割多少个画面，常见的分割方式有4分割、9分割、16分割、32分割等，分割数量越多监控画面越小。

其次前端的监控摄像机会根据具体的用途选择不同像素不同规格的，比如200万像素还是100万像素的，需不需要红外夜视功能等，有的摄像机适合拍摄远距离，有的适合拍摄圆形区域，不过现在已经普及了网络监控，清晰度越来越高。

在把监控信号传输到拼接屏上显示时，一般的方案就是利用网线或者光纤，再搭配一些光端机等信号收发设备，以及交换机等，这个要根据具体的情况来定。

在监控信号到达后端的监控中心时，并不是直接连接到拼接屏上面，而是需要一个解码控制设备来控制整个的显示方式，用的比较多的就是解码器，它的功能是控制监控图像的上屏显示以及分割方式，比如调取某一路监控图像在哪一块屏幕上显示等。

以上几个部分就是整个监控拼接屏方案的硬件组成，除了硬件以外，还需要有一台控制电脑，在上面安装监控软件，实现整体的调度与控制。而针对不同的用户及具体情况，我们每一个解决方案都是不一样的，所以就需要供应商提前进行设计，最后再完成系统的搭建。
