在显示视频监控的产品中拼接屏方案最用的比较多的一种，然而根据不同的监控显示场合以及其需求的不同，所需要的视频监控拼接屏的数量、尺寸等规格也有区别，比如前端的监控图像距离后端的监控室的传输距离将直接影响它的传输方式与一些硬件的配置，视频监控的数量也会直接决定后端拼接屏的数量，通常监控点越多，拼接屏的数量也会相应地增加。另外一些小型的监控室和一些大型的监控指挥中心所使用的设备与方案设计也不同，所以需要有针对性地选择。

总而言之，我们在打造一个视频监控显示系统时，需要考虑客观存在的因素，比如传输距离、现场环境（安培位置的高度与宽度等）、监控的个数等，然后再根据用户的实际需求设计相应的解决方案，比如采用的拼接屏的数量与尺寸规格，安装方式等。

一、确定客观因素及用户需求

首先我们要知道视频监控点与监控室之间的距离是多少，距离的远近会影响它的传输方式，比如传输距离很近，只有几十米的距离，这时用网线传输就可以，只需要一台交换机或者直接连接硬盘录像机上拼接屏即可。但是如果是几公里甚至是几十公里以外的视频监控要想传输到后端的控制室怎么办呢，这就要用到光纤传输，通过光纤收发设备实现信号的远距离传输，再通过交换设备集中处理。而如果是不同的城市之间的传输那么就要通过网络传输，这就需要用到分布式管理系统。

其次现场的空间以及长宽尺寸会直接决定拼接屏的安装数量，因为在高度有限，宽度有限的空间内拼接屏的数量不会无限制增加，这个根据所使用的拼接屏的尺寸来确定即可。

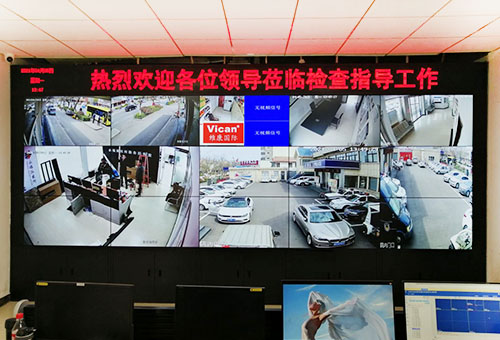

另外，视频监控的数量直接决定拼接屏的数量，因为大多数情况下视频监控画面显示在拼接屏上时都是采用分割显示的方案，也就是一块拼接屏内显示多个监控画面，这样做的目的是减少拼接屏的应用数量，降低整体成本，同时也不影响观看，而且拼接屏也有这个分割的功能，目前拼接屏常用的分割方式有4分割、9分割、16分割等，虽然它还支持32和64分割的形式，但是这样监控画面就太小了用的非常少。

二、配置相应的产品

视频监控拼接屏方案的核心组成部分分为两大类，一是监控相关产品，二是拼接屏相关产品，前端的视频监控根据需求采用的球机、枪机等，像素都是以200万以上的网络摄像机为主，根据不同的品牌摄像机的码流我们计算好相应的传输配置相应数量的交换机即可，通过交换机把视频传输到后端通过核心交换机进行汇聚，再存储到硬盘录像机。

视频监控图像还需要解码器来实现压缩与解压，再把图像投到拼接屏上显示出来，而拼接屏作为整个视频监控拼接屏显示系统的核心，它承担着画面的输出任务，目前国内应用的拼接屏多是国产品牌，尺寸以55寸为主，其次还有46寸和49寸等，选择用哪种拼接屏有一个关键的参数拼缝，拼缝指的是拼接屏拼接时两块屏之间的边框的大小，通常是几毫米，拼缝的宽窄影响的是图像的显示效果与用户的观看体验，同时也会直接影响拼接屏的价格，所以选择哪一种规格主要是看我们的预算以及对屏幕整体效果的要求。

一般情况下我们在打造一个视频监控拼接屏方案时通常都会和厂家的技术人员进行对接，确定好详细的需求以及安装位置的大小后，再出具一个综合性的设计方案，对监控的数量、传输、拼接屏规格、安装方式等进行综合规划。
