许多用户想打造一个实时的可视化监控系统，但是对一套完整的监控系统需要哪些设备及组成、连接方式都不太了解，所以不知道如何着手，毕竟这是比较专业的一个领域，只有经常接触安防及弱电行业的技术人员才比较了解。其实，如果是小型的监控网络，实现安全管理及管理相对来说使用的设备并不多，组网也不难，有一些设备是都会用的到的，接下来我们按照大、中、小三种类型的监控室需求来说明一套监控系统分别需要哪些设备。

一、小型监控网络

如果是家庭、超市、饭店、门卫室等一些自用的小型监控系统，这时整个监控系统的组成是比较简单的，因为它从监控摄像机到显示屏的距离比较近，所以只需要用到网线传输即可，连接也比较简单，所以一套小型的监控系统常用的设备主要是监控摄像机、硬盘录像机、显示器或者监视器即可。

比如我们有五六个监控头，我们只需要把它们通过网线都与硬盘录像机连接即可，通过硬盘录像机存储图像，并且可以实时在显示器或者监视器上显示出来，实现监控视频的实时显示。

这种小型的监控系统组成比较简单，所用的设备也不多，连接起来也是比较简单的，适合10路以下的监控场合使用。

二、中型监控室

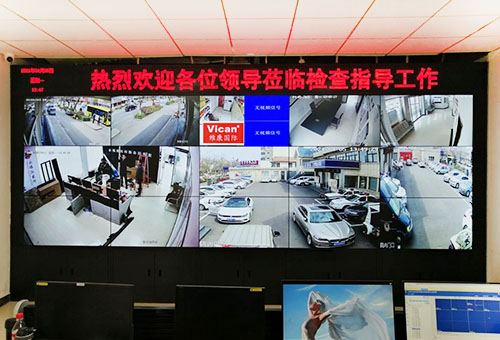

如果是一些企业用或者交通管理等部门用的监控系统，那么整个监控系统的组成就复杂一些了，因为这些场合的监控点会更多，同时对显示效果的要求也不再只是一个小屏幕显示，通常会有一个控制台，多人同时观看，达到更加高效的安全管理的目的。

一般情况下，这种中型监控系统一套完整的设备需要监控摄像机、交换机、硬盘录像机、解码器、拼接屏电视墙。

由于这种中型监控系统的监控点会比较多，所以在监控摄像机与硬盘录像机之间要增加一个交换机进行监控画面的集中管理，多个交换机同时连接硬盘录像机，再由解码器解码监控后上拼接屏电视墙显示。这里的显示端不再是用显示器，而是用的拼接屏，是是因为监控画面比较多，用拼接屏可以实现画面的拼接与分屏显示，功能性更强。

三、大型监控指挥中心

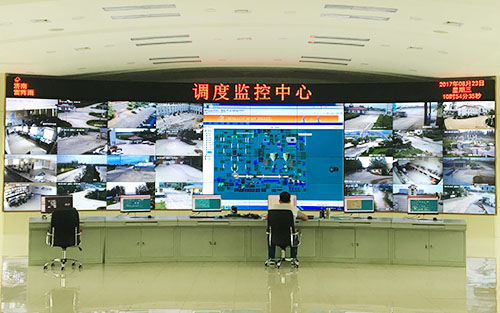

而如果是大型的监控中心或者监控指挥调度中心，比如一些应急指挥管理平台、交通指挥中心、煤矿企业生产监控中心等，这些场合的前端可能有几百个监控点，而且可能是需要把异地的监控图像也集中到这时显示，这时就需要增加功能更加强大的设备来组成。

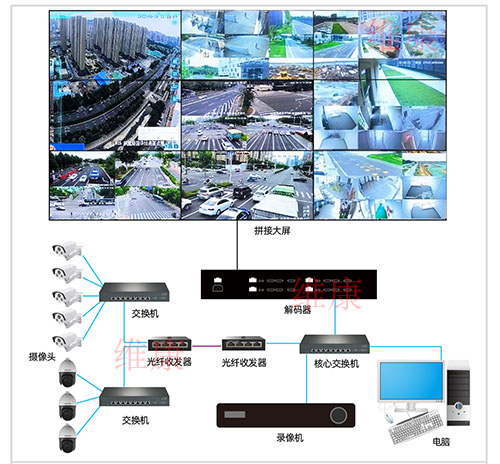

像这种大型的监控系统的主要组成设备包括监控摄像机、光纤收发器、交换机、核心交换机、硬盘录像机多个、解码器、图像处理器、拼接屏，涉及到异地组网的还要增加分布式管理系统，像输入与输出节点、坐席等。

如果监控点距离控制室的距离超过了一百米，这时传输就需要用到光纤了，几个监控摄像机共同连接一个交换机，交换机连接光纤收发器通过光纤线传输到控制中心，同步进入核心交换机，再与硬盘录像机和解码器连接，实现上拼接屏显示。如果用户需要用到画中画、漫游、拼接等功能，那么就要用到图像处理器来实现。

所以说，不同的监控系统其所需要用到的设备组成方式也是不一样的，我们在建设自己的监控显示系统方案时，要充分考虑到自己的实际情况，特别是监控点的数量，监控点距离后端控制室的距离等，再结合自己的显示要求选择相应的设备来组成。
