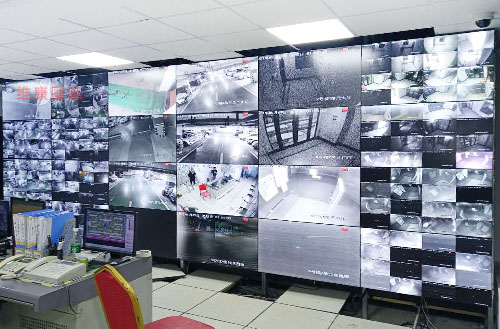

在一些视频监控显示场合，采用拼接屏与解码器上墙显示的方案用的比较多，这种监控拼接屏上墙是怎么用的怎么安装的呢，这涉及到一系列的问题。总体来说不同的监控室，不同的前端监控的数量其所搭配的方案是完全不同的，不过只要是中大型的监控室都会用到解码器，用来辅助上墙，从而让监控画面在拼接屏电视墙上显示出来。

一个监控室，实现拼接屏上墙需要的设备主要有拼接屏、解码器、电视墙或者支架、交换机、硬盘录像机等，有些远程监控系统还要用到光纤收发器等。

一般只要用到解码器上墙方案的其监控视频的数量都会比较多，可能会达到几十路，几百路监控画面需要显示，这时用解码器与电视墙的方案才是性价比最高的。

远程的监控图像通过交换机与光纤收发器传输到后端的监控室，所有的监控图像会汇集到核心交换机，这时需要根据监控摄像机的像素计算码流，并配置相应带宽的交换机，是用百兆的还是千兆的，需要根据它前端接入的监控来决定。

监控画面汇集到后端的监控室后，核心交换机就成为了一个信号的集中管理设备，它一方面连接硬盘录像机，把所有的视频画面存储起来，方便后期调取观看录像，这时我们需要根据监控的数量与所存储的天数，配置硬盘的大小，一般情况下监控越多，需要存储的时间越长，那么就要用更大的硬盘。

如果想要实时的做到上墙显示，那么还需要解码器的作用，解码器一端连接核心交换机，一端直接与拼接屏相连接，它可以实时的控制拼接屏显示监控的方式，比如让某一路监控画面显示在某一块拼接屏上，同时实现例如分割、跨屏拼接等显示方式，它最多可支持单屏内64路画面分割，在前端的监控数量比较多时，可以保证让所有的监控画面同时显示出来，并且支持切换显示位置与图像大小等。

拼接屏部分是整个监控系统的核心，主要负责画面的输出显示，它通常是通过机柜电视墙进行安装固定，也有用壁挂支架的，只是用支架时屏幕的数量不易过多，要在9块以内，如果数量比较多最好还是用电视墙安装。所谓电视墙就是一个机柜，把拼接屏挂在上面，形成一个柜子式的形状，安装方便快捷，不需要对墙体改动，只不过在用电视墙安装时需要预留一个检修空间，所以对监控室的空间要求比较高。

整个硬件连接安装后，要想实现监控拼接屏上墙，就需要在控制电脑上安装解码器软件，并通过解码器的后台对整个系统进行调试，从而实现网络化监控上电视墙显示。
