我们在打造一个LED显示屏系统时，需要涉及到许多的硬件组成，那么LED显示屏的组成部分有哪些呢，特别是除了屏幕本身，围绕着它的配件产品，通过这些硬件共同形成一个显示系统，实现画面的显示等功能。

其实，LED显示屏的组成主要包括LED模组、电源、接收卡、视频处理器、信号源、安装支架等几个部分。而根据我们所使用的型号不同，用途不同，也有稍许差异。

一、LED模组或箱体

首先，LED显示屏是由许多的模组拼接起来的，当然也有的会用到箱体，模组的特点是尺寸小、拼接灵活，价格便宜，箱体的优势是尺寸大、拼接后平整度更好，现在大部分户外LED显示屏和室内LED显示屏都是以模组为主，少量小间距LED显示屏会用箱体安装。

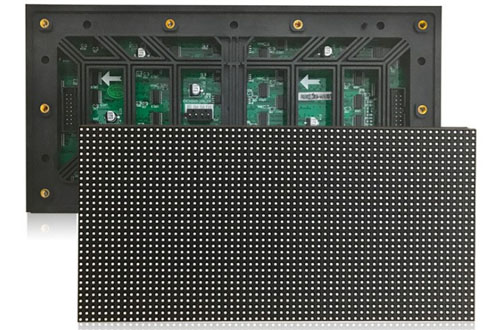

我们以模组为例，它的表面分布着许多的LED灯珠，后面还包括芯片与电路板等。

二、电源

    电源就是负责给LED显示屏模组供电的一个硬件，一般都是220V电源。通常安装在LED模组的后面。

三、接收卡

    接收卡同电源一样都是安装在模组后面，主要负责接收信号，再传输到LED显示屏上显示出来，一般都是根据LED的像素配置接收卡的数量。

四、视频处理器

    视频处理器主要是用于处理前端的信号的一种设备，一般都是二合一的，也就是还集成了发送卡在里面，通常都是高清接口，前端与电脑等信号源连接，后端直接连接LED显示屏，它可以实现信号的全屏显示、分屏显示等功能，还可以切换多台电脑上的图像同时显示。

五、信号源

    LED显示屏的信号源主要是电脑、U盘等，大部分都是电脑，有的是一台，有的是多台，电脑通过高清线连接到视频处理器，从而实现画面的传输。当然有些场合也会直播插入一个U盘，内置各种需要显示的内容，包括图片与文字等，实现信号的上屏显示。

六、安装支架

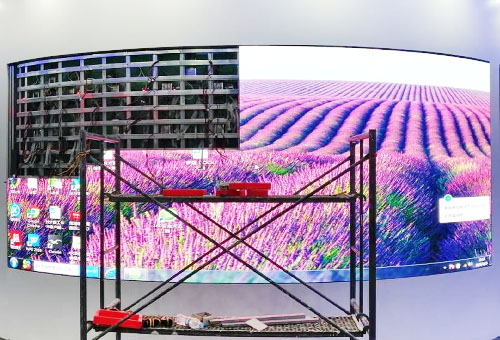

LED显示屏在安装时都需要一个支架进行固定，通常是由钢结构固定在墙上，再把模组贴在上面，模组上面都有磁铁，可以直接吸附在上面。

基本上，一个LED显示屏就是由以上六个部分组成，除非是有其它功能的需要，否则这些设备就完全可以实现正常的使用。
