液晶拼接屏在设计整体的方案时包含几大模块，一是根据用户需求设计液晶拼接屏的拼接数量、尺寸、拼缝以及控制系统，二是根据现场环境设计液晶拼接屏的安装方式与施工标准，三是出具整体的方案书，包括产品详细信息，效果图与施工图以及安装图纸，这三点基本上就构成了一个详细的液晶拼接屏方案书。

一、产品相关内容方案

这一点主要的设计依据是用户的用途及安装空间的大小，比如用户是用于显示监控视频，这时就要弄清晰总共有多少个监控点，分别采用的是什么品牌的摄像机，传输距离有多远，需不需要同时上屏显示等，这决定了后端液晶拼接屏的拼接数量，以及控制系统配什么样的解码平台。同时涉及到拼接显示效果时，采用多大拼缝的产品也有多种选择，用越小拼缝的液晶拼接屏意味着显示效果越好，同时价格也会越高。

而安装位置的长宽将决定采用多大尺寸的液晶拼接屏，因为一般来说，液晶拼接屏离地都会保持在80~100公分左右，上面还要预留几公分的安装空间，这就决定了它的拼接行数，而列数的多少主要取决于宽度的大小。

目前，主流的液晶拼接屏尺寸包括46、49、55、65四种尺寸，拼缝有5.5mm、3.5 mm、1.8 mm、1.7 mm、0.88 mm五种，面板主要以三星、LG、京东方为主。

46寸长宽：1022*576mm

49寸长宽：1078*608mm

55寸长宽：1215*684mm

65寸长宽：1432*807mm

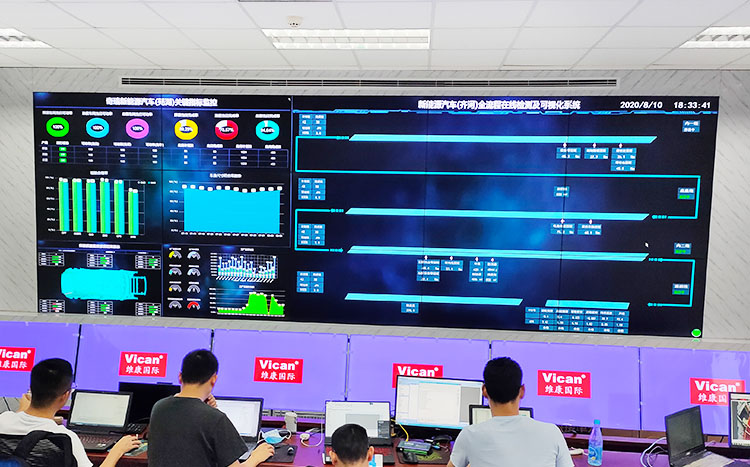

奇瑞新能源汽车液晶拼接屏设计方案

二、安装与施工方案

不同的安装环境决定了液晶拼接屏的安装方式也不同，如果是实体墙可以用壁挂安装，而如果不是，则要用焊接支架、机柜等其它安装方式，改变整个受力的点，在施工时还要考虑到后期的检修方便程度，如果是壁挂液晶拼接屏的数量超过了8块，我们一般就建议使用前维护安装的方式，如果是后维护支架安装，则一定要预留50公分以上的维护空间，方便技术人员进入检修。

决定了液晶拼接屏的拼接数量等相关信息与安装方式后，我们就可以出具详细的方案书，这个方案书里面除了以上两大模块以外，还要配上相关的拼接效果图，包括正面与侧面，施工CAD图，对详细的尺寸等信息进行标注。

其实，整个液晶拼接屏的设计方案的核心还是用户的具体需求，不同的需求整个方案也会有较大差别，比如监控显示与会议显示就差别很大，后端的控制系统也不同，这都需要前期的整体规划与设计。
