液晶拼接屏系统由多个部分组成，液晶拼接屏只是显示部分，除了显示部分还要设计控制系统、信号源、传输等，基本上需要三个部分的组成方案，不过在不同的场合与用途，整个液晶拼接屏系统的组成部分也完全不同，特别是在有些场合还需要一些个性化的配置与功能，就需要单独增加设备，但是常见的场合基本上就是以显示视频监控或者电脑信号源为主，通过高清线传输到液晶拼接屏，通过控制系统实现各种显示画面的方式。下面我们将从输入、传输、显示三个方面来介绍一个完整的液晶拼接屏系统的组成。

一、液晶拼接屏

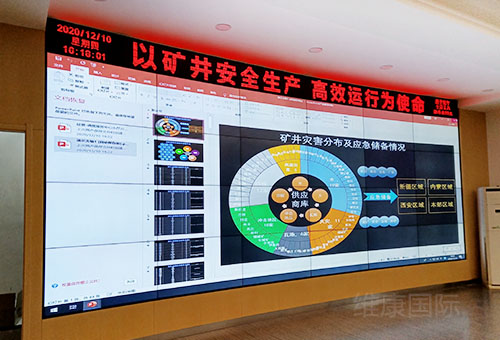

当下液晶拼接屏已经成为一种非常重要的大屏显示技术，它广泛应用于各种监控显示场合以及室内的会议、展厅等领域，更加清晰的画面与良好的显示效果使得它的应用越来越多，已经逐步替代了DLP和投影的功能，它的优势主要有以下几点：

1、高清，屏幕分辨率1920*1080，画面清晰；

2、工业级液晶面板，支持24小时开机运行，这一点特别适合用于视频监控显示领域；

3、亮度适中，适合长久观看，不刺眼；

4、色彩丰富，对比度强；

液晶拼接屏如果输入的是视频监控的信号，那么它可以实现单屏内分割，跨屏拼接等效果，工业级的面板使得它的寿命更长，几乎没有售后情况，所以后续的费用也比较低。如果输入的是电脑信号，那么它支持多台电脑同步输入，并且可以以一块屏为单位多元化展示所有的电脑图像，并且可以实现全屏、单屏等多种效果显示。

目前液晶拼接屏主要由三星、LG、京东方提供液晶面板，尺寸以55寸、46寸、49寸为主，最大尺寸65寸，拼缝技术以3.5mm、1.8mm、1.7mm、0.88mm几种为主，拼缝越小，后期的拼接显示效果会越好。

二、控制系统

液晶拼接屏虽然本身具有拼接功能，但是它仅仅是一个显示器，想要实现各种显示效果依然需要控制系统来实现，比如多电脑信号同时上屏就需要矩阵的控制与切换，如果想要实现监控信号上屏那么就需要解码器的控制。目前可用于液晶拼接屏系统的控制设备主要有四种，分别是分配器、矩阵、解码器、外置拼接处理器。

分配器仅用在电脑信号输入，且只有一台电脑需要输入大屏时，所以它的输入接口只有一个，而输出有多个，比如1进4出，指的就是一台电脑信号可以同时输出到4台液晶拼接屏上面。它的显示功能也比较单一，只能是全屏显示一个画面或者每块液晶拼接屏同时显示一个一样的画面。

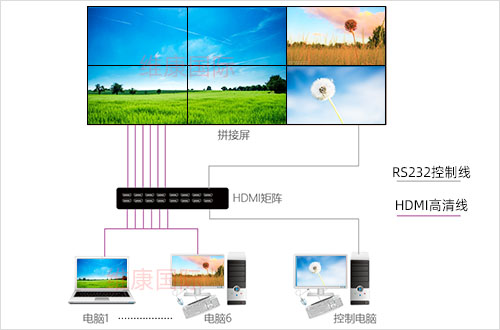

矩阵通常使用HDMI矩阵，它支持多台电脑同时输入，可以实现信号的切换，比如我们有4台电脑需要同时在16块液晶拼接屏上显示，那么就可以用一台4进16出的矩阵来控制。

解码器主要用于监控显示场合，它可以实现视频的解码与投屏，主要功能有分割、拼接等，是矩阵的更高级版。

外置图像处理器主要用于指挥调度平台，功能特点是可以实现漫游、叠加等。

一个完整的液晶拼接屏系统除了由显示部分和控制部分两大主体组成以外，还包括安装方式、传输等，通过安装方式以机柜、壁挂、支架安装为主，传输基本上都是通过网线、高清线来实现。
