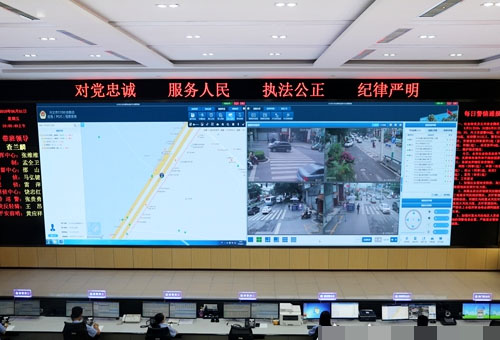

在一些应急管理或者监控调度领域，一个指挥中心LED大屏显示系统是整个工作的核心，它可以让整个指挥系统处于网络化、可视化的显示状态下，通过卫星信号与视频监控设备的及时发送，在指挥中心内就可以通过LED大屏系统展示出前端所有的实时发生的画面，有效帮助管理人员做出合理的安排。然而针对不同类型的指挥中心，比如是否需要调集下级管理范围内的数据，那么整个LED大屏显示系统方案的打造是完全不一样的，特别是关于各种硬件设备的配置都有所不同。

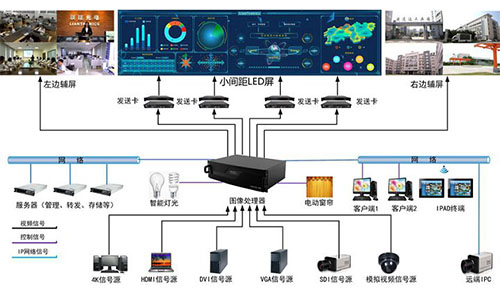

一个完整的指挥中心LED大屏显示系统通常包括三个层级，一是显示端也就是LED大屏，二是控制端，三是信号端。如果说只有一组大屏，不需要调取其它地方的画面，那么这个指挥中心显示方案做起来就比较简单，只需要控制设备调取信号并投到LED大屏上显示即可。但是通常情况下应急指挥中心都是调集整个城市的监控图像，或者是分级调取，比如一个省级的公安厅要调取各市公安局，公安局要调取分区、区县和派出所的监控视频，这时整个指挥系统就要限时调取几十公里、几百公里以外的图像，并且要做到无延迟流畅地显示出来，我们重点来讲解这一种方案。

一、LED大屏显示系统的配置方案

LED作为一种应用非常普遍的显示屏，凭借着点间距技术的升级，大大提升了分辨率，所以在室内的使用也越来越多，当然许多用户还是看重了LED大屏拼接后无拼缝的优势，这是LCD和DLP等大屏系统所不具备的。

一般情况下，用于指挥中心LED大屏显示系统的LED的规格多以P3以下的小间距为主，比如P2、P1.53的产品就用的非常多，一是技术稳定可靠，已经经过了市场多年的应用检验，二是价格适中，整体性价比更高。像指挥中心用户距离大屏的距离通常会比较远，所以也不必过于追求点间距，稳定仍然是首先要考虑的。

在确定了用哪种规格的LED后，就要根据指挥中心的安装位置的尺寸及信号源的数量设计具体的显示面积了，根据LED大屏的箱体或者模组的长宽尺寸确定高度与宽度，并设计好相应的安装方式。

这里需要注意的一点是在选择产品时尽量用小间距的，同时最好是用覆膜屏，这样可以大大减少掉灯率，减少售后。另外，在安装时还要预留检修通道，或者是用前维护的箱体安装，这样可以方便后期检修售后。

二、信号源及传输

指挥中心LED大屏显示系统的信号源主要是三种，分别是电脑上的数据等信息的展示，还有就是远程监控信号及卫星信号转播等。电脑上的网页或者视频只需要通过控制处理器直接接入即可，只要传输距离不超过三十米就可以保证流畅传输。而如果是视频监控信号，那么就要根据传输距离确定是用网线还是用光纤传输，需要使用搭配交换机、硬盘录像机等设备实现连接。

三、控制处理平台

决定指挥中心图像显示的设备除了大屏系统以外，各种功能及效果的实现还要靠控制系统实现，过去都是采用集中式的处理方案，而现在越来越多的指挥中心LED大屏显示系统都会采用分布式管理。

比如我们的省级管理部门有指挥中心、数据监控室、领域办公室等多组LED大屏需要同时调取一个数据，同时指挥中心的主屏还要调取各层级管理部门的数据，这时就要用到分布式管理。所谓分布式管理就是我们通过KVA坐席管理的方式，把相关的数据集中起来，通过分布式节点设备实现资源共享的一种方式。在信号源的后面增加一个输入节点，在坐席前面增加一个输出节点，把所有的资源与数据集中在一个控制中心进行管理，这样我产就可以通过网络任意调取某一个监控视频或者某一台电脑上的数据，并且配备了账号与密码，只需要在某一个坐席上登陆即可随时调取图像。

所以在设计指挥中心LED大屏显示系统方案时，首先我们要了解用户的需求，是只有一个固定的位置的图像需要显示，还是要分层级管理，分别显示什么图像，再根据现场安装位置的大小确定LED大屏的配置与控制设备的搭配，从而实现远程传输与控制指挥等功能的实现。
