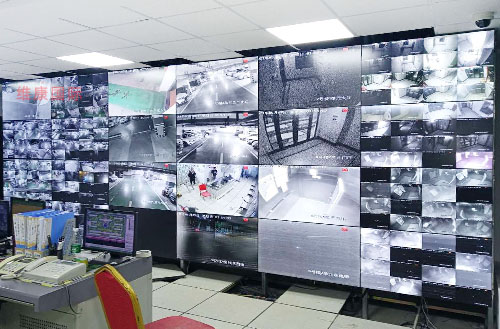

在大多数的视频监控中心拼接屏已经成为了主要的一种显示方案，因为相比液晶监视器和DLP以外，拼接屏的综合性价比更高，无论是功能性还是稳定性都非常适合监控显示的要求。而我们在设计拼接屏显示监控画面的方案时，也需要根据用户的实际情况来设计相应的拼接数量、尺寸、拼缝与安装方式等，所以没有固定不变的方案，它还涉及到硬件等设备的搭配，所以要充分了解前端的监控数量等因素再进行综合设计。

首先，监控中心有大有小，一个小型的监控中心可能监控的数量比较少，这时可能只需要四块拼接屏即可，这样综合成本会比较低，也可以满足显示需要，而且也不需要配解码器，只需要用硬盘录像机上屏显示即可，安装也可以直接壁挂在墙上，这样方案就非常简单，我们重点来看那么监控数量比较多，采用拼接屏也比较多的监控中心如何设计方案。

比如在一些交通管理部门，或者一些大型生产企业的安全管理中，通常会打造一个专业的监控指挥中心，把前端几公里甚至是几十公里以外的监控图像传输到后端，有时监控点的数量会多达几百路，这时拼接屏的数量也会更多，同时也需要更加专业的解码设备。

在设计监控中心拼接屏方案之前，首先要明确的是两点，一是总共有多少个监控摄像机需要上屏显示，二是前端监控点与后端监控中心的距离是多远，这两点直接决定了拼接屏的数量以及如何传输。

因为一块拼接屏上可分割显示监控画面的数量是有限的，虽然最多一块拼接屏能同时分割64画面显示，但是这样的话一个监控画面就太小了，所以这种分割方式用的并不多，大多数情况下都是16分割以下，常用的有16、9、4三种分割方式。假如用户有100路监控需要同时显示在拼接屏上，如果用4分割的方式，那么就需要用到25块屏幕拼接。

如果是监控点距离监控中心在100米以内的局域网，那么传输方式直接用网线即可，而如果是几公里或者更远，那么就要用到光纤或者分布式的方案。

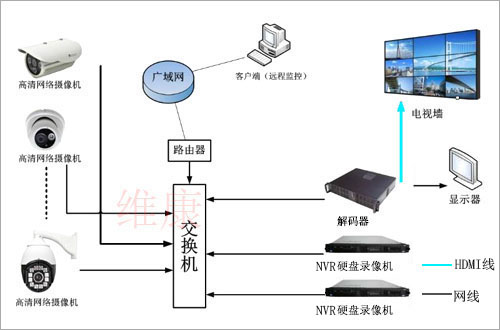

监控画面传输到后端的监控中心后，会通过一个核心交换机进行汇集，一路连接硬盘录像机负责监控视频的存储，方便后期查看录像时调取。另一路连接解码器，实现视频的实时解码上拼接屏显示。

解码器是一款专业的中控处理设备，主要负责把前端的视频监控画面解码并且投到大屏上显示出来，并且实现一些画面分割及信号切换的功能，所以它即能连接监控信号也能连接电脑信号，适用于监控数量比较多的场合。

整个监控中心拼接屏方案的重中之重其实就是拼接屏的设计，这会涉及到拼接数量以及用哪种尺寸和拼缝等，毕竟安装位置的尺寸直接决定了使用多少寸的拼接屏，拼缝的大小也会影响跨屏的拼接显示效果，拼缝越小显示效果越好。最后就是根据现场墙体的承重能力设计安装方式，如果拼接屏的数量在9块以下，墙体可承重，那么可以采用壁挂的安装方式，如果拼接屏数量较多，同时墙体不能承重，那么就要采用机柜或者支架式安装。所以整个监控中心拼接屏方案的设计是完全根据现场的环境以及用户的实际情况来定的，这关系到监控的数量以及各种客观因素的影响。
