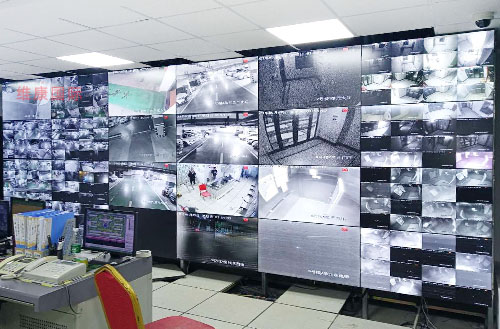

在一些监控室可能用户的监控录像机不只有一台，可能是两台或者多台，那么这种有几台录像机的场合如何上拼接屏显示呢，像这种方案在一些大型的监控指挥显示系统中是经常遇到的，这时所使用的监控显示屏可能是监视器，也可能是拼接屏，而不论使用哪种显示方案，实现多台录像机上屏显示时都离不开解码器的控制。

我们先看一个基本的监控网络显示系统是如何组成的，它通常包括一些基本的硬件组成部分，比如前端的监控摄像机、后端的交换机、硬盘录像机、解码器、拼接显示屏几类，它们可以是一个也可以是多台，我们需要手动的把它们进行连接，从而实现一个完整的监控显示系统。

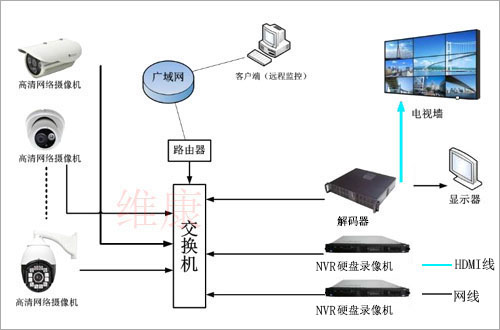

我们看上图是一个常用的监控拼接屏连接示意图，首先前端我们看到的是多种类型的监控摄像机，现在基本上都是网络的，它通过网线或者光纤线传输到后端的监控室后汇集在交换机中，交换机负责信号的分配。

这时我们看到后端有两台监控录像机，由于我们这里用的是拼接屏的显示方案，所以在拼接屏与交换机之间增加了一台解码器，通过客户端就可以使用解码软件调取任意一台监控解码器上的监控视频录像，实现实时的上拼接屏显示的功能。

另外，还有一些用户可能不是用的拼接屏显示，有可能是一台商用显示屏或者监视器，这时如果前端仍然有多台录像机的情况下，也可以手动连接，把多台录像机都与这台显示屏连接，从而实现画面的集中显示，然后通过录像机进行控制监控画面的显示方式等。这时由于监控视频的数量比较多，可能就需要用到分割显示画面的功能，比如常用的有9分割、16分割、32分割等显示效果。

所以在两台以上的多台录像机上屏显示时，有两种方法，具体使用哪一种关键看后端的显示屏是一台还是多台拼接起来的拼接屏，如果是一台连接就比较方便，直接把多台录像机全部与显示屏连接即可，而如果是使用的拼接屏，则就需要通过一台解码器设备来实现，不仅连接方便，而且在后期在操作时也更便捷，比如控制某一路监控图像显示在哪一块拼接屏上，实现显示画面的大小控制等都可以，使用起来非常灵活。
