现如今LCD拼接屏俨然已经成为了监控显示的主要设备，而由于一些场合前端的监控视频信号的数量较多，所以在后端显示时，通常会使用到LCD拼接屏的分割显示功能，也就是在一块LCD拼接屏上显示多个监控信号，这就需要在前期设计方案时就考虑到如何根据监控的数量来选择用多少块LCD拼接屏，那么常用的监控画面的分割方式有几种呢，一块屏幕最多又可以显示多少个信号？

首先，我们要知道的是，一块LCD拼接屏可以显示多少路监控视频信号取决于解码器的解码能力，不同品牌的解码器可分割画面的多少都不一样。

目前我公司的解码器功能比较强大，它可以实现一块LCD拼接屏最多可以显示64路监控视频信号。

这就是我们常说的64路监控画面分割显示功能，也就是在一块屏内每行、每列都是显示8个视频窗口。

虽然一块LCD拼接屏最多可以显示64个监控画面，但是这种使用方式并不多，原因就是64画面分割后，单个监控画面的尺寸就太小了，从而便利用户看不清上面的图像，也就起不到实时监控的目的。

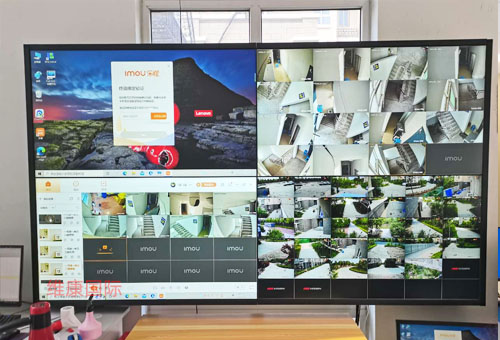

除了64画面分割显示以外，解码器还可以实现在一块LCD拼接屏分割显示4、9、16、32路监控信号显示，其中常用的就是4分割、9分割，这两种分割方式可以保证监控视频的尺寸，让用户在正常的观看距离下看的清所显示的内容，一般最多也就用到16分割，再多离的稍远就看不清了。

所以前期我们在设计方案时，先要确定前端到底有多少路监控视频需要上LCD拼接屏显示，再根据监控室操作台用户距离安装屏幕的距离，来确定分割显示方式，最终确定用几块LCD拼接屏拼接。

假如我们前端有100个视频监控信号，这时要想实现同时在LCD拼接屏上显示出来，假如观看距离是3米左右，这时用9画面分割是比较合适的，那么可以推算出用12块LCD拼接屏就比较合适，这样是一种合理的设计方案。

所以如果你不知道如何根据监控视频信号的数量来设计用多少块LCD拼接屏，那么就可以咨询厂家其解码器的解码能力是多少，再根据观看距离选择用多少块屏幕拼接，选择适合的分割画面方式。
