我们都知道，拼接屏通常都是多块屏拼接在一起使用，许多用户不知道拼接屏与拼接屏之间怎么连接，用什么线连接。其实这些都是详细的技术及安装问题，一般情况下拼接屏厂家都会配上相关的线材，也会有专门的技术人员上门，完成安装与调试。

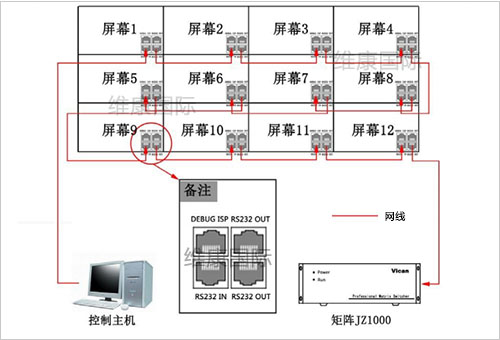

通过下面的连接示意图，我们可以知道，拼接屏与拼接屏之间是通过网线连接的，也就是通过网线让所有的拼接屏串联起来。

在拼接屏的组成中，一般是由三个部分的硬件，加三种线连接起来的。

在大部分情况下，一个完整的拼接屏系统都是由多块拼接屏、中控系统、信号源三个部分组成，这是主要的硬件，其中拼接屏通常是4块以上，像2*2、3*3、4*5等拼接用的比较多。主要负责图像的显示，可以实现全屏与分屏等。

而中控系统指的是用来处理信号的设备，主要有分配器、矩阵、图像处理器、解码器等，这几种设备有的是用来连接电脑，有的是用来连接交换机等设备，通常接口包括电源接口、网口、HDMI高清口等。它们主要负责信号的中转，实现信号的切换。

另一个硬件组成是信号源，通常是多台电脑，或者监控信号，一般都是由网线或者高清线输出到中控设备中。

假如是一个会议室，那么它的连接方式就是从电脑中引出HDMI高清线与矩阵连接，矩阵通过HDMI高清线分别与每块拼接屏连接，拼接屏与拼接屏之间用网线连接，这么一个详细的连接方式。

在拼接屏在所有接口中，一般常用的就是三种接口，一种是电源接口，用来连接电源板，一种是网口，用来串联所有的拼接屏，三是HDMI高清口，用来连接中控设备，实现信号的上传。

在连接拼接屏时，我们要注意，现在串联拼接屏网线最好用超五类网线或者六线网线，这样传输更有保证，信号不至于卡顿，不管是显示监控信号还是高清图片都可正常播放。

相关新闻：拼接屏网线接口是干什么用的，拼接屏后面的网线怎么接
