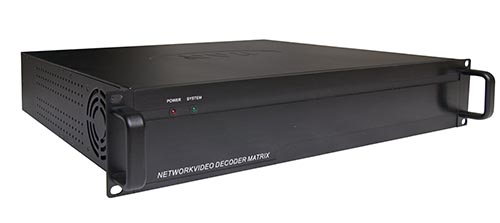

维康PK3000W-M5万能解码平台简介
PK3000W-M5系列全数字高清图像解码平台
产品概述：
PK3000W-M5数字矩阵采用最新的安防专用编解码芯片，专为H.265标准及4K超高清编解码而设计，产品采用嵌入式LINUX架构，保障系统的稳定运行，采用模块化设计，可以在大型、超大型数字安防监控系统中实现解码、编码、拼接、分割、画中画、漫游等功能，为工程项目最大程序解决大数据数字化监控系统提供解码上墙及多信号输入编码等提供一站式解决方案；设备采用全铝标准机箱，结构上大气美观可靠，散热性结构化好。
设备功能：
1.大屏输出：分割：单屏可实现最大32屏分割，可自定义非标准长宽比异形分割；画中画漫游：可实现单机多口、多机多口间随意开窗实现画中画、漫游功能，开窗口尺寸随意设置；
2.操作控制：支持模拟键盘、网络键盘控制；支持跨平台图形化界面浏览器（支持IE/CHROM/360浏览器/QQ浏览器/Firefox等浏览器）控制；支持客户端控制、支持我公司平台软件控制；提供SDK，支持第三方软件接入控制；3.接口：自带外部HDMI高清信号源输入；2个USB2.0接口； 1个RS485接口；1路的音频输入输出。
4.报警：支持RS485扩展接入报警设备，支持单机8092路报警输入输出管理；支持报警联动；支持平台联动；
5.特色功能：支持模式设置、模式自动或手动切换调用；支持视频源按时间段、时间间隔的方式在单个或多个窗口上轮巡；
解码功能：
（1）解码：
◆支持H.265 Main Profile Level5.1、H.264 Baseline/Main/High Profile Level5.0、MPEG4 SP
L0~L3/ASP L0-L5、MJPEG、JPEG Baseline解码。
◆支持单屏2路4K；8路1080P；16路720P；36路D1视频解码。
◆支持4K、500W、300W、200W、130W等标准视频解码。
◆支持PAL/NTSL等标准格式。
◆支持标准ONVIF接入。
◆支持RTSP直接视频取流。
◆支持视频文件播放。
◆单屏支持最大32屏分割。
（2）编码：
◆支持HDMI信号接入。
◆支持输入信号H.264 Baseline、Main、High Profile Level5.1标准编码。
◆支持MJPEG、JPEG Baseline编码。
◆支持编码1080P、720P等分辩率。
◆支持编码时分辨率可调、帧率可调。
◆支持编码后视频流加密。
（3）输出：
◆支持2个HDMI2.0接口输出；向下兼容HDMI1.3等版本。
◆支持1个HDMI2.0输出3840×2160@60fps，1个HDMI2.0输出1080P@60fps。
（4）音频：
◆带1路音频输入及1路音频输出。
◆支持16bit语音输入输出。
（5）网络：
◆带2个10/100/1000Mbps自适应网口，其中一个网口连接网络实现信号输入，一个网口实现模块间数据通讯。
产品参数：
产品系列 | 型号 | PK3000W-M5-4 | PK3000W-M5-6 | PK3000W-M5-8 | PK3000W-M5-10 |
产品型号 | 支持HDMI拼接屏 | 支持2×2拼接 | 支持2×3拼接 | 支持2×4拼接 | 支持2×5拼接 |
视频 输出/输入 | HDMI输出 | 4 | 6 | 8 | 10 |
HDMI输入 | 2 | 3 | 4 | 5 | |
型号 | PK3000W-M5-12 | PK3000W-M5-16 | PK3000W-M5-20 | PK3000W-M5-24 | |
支持HDMI拼接屏 | 支持3×4拼接 | 支持4×4拼接 | 支持4×5拼接 | 支持4×6拼接 | |
HDMI输出 | 12 | 16 | 20 | 24 | |
HDMI输入 | 6 | 8 | 10 | 12 | |
HDMI外部信号源输入自带矩阵切换功能 | |||||
画面分割数量 | 自带平台管理软件，1/4/9/16/36画面分割 | ||||
输出分辨率 | HDMI2.0输出(支持4K/1080/720等,帧率可调) | ||||
解码参数 | 解码标准 | H.265、H.264、MPEG4/2、MJPEG等 | |||
解码能力(单屏) | 2路4K/8路1080P/16路720P/36路D1 16画面时 = CIF | ||||
网络带宽 | 摄像机 | 支持海康、大华等H.265/H2.64各种编码 | |||
外部接口 | 网口 | 1口10/100/1000Mbps自适应接入，RJ45母头 | |||
串行接口 | 与网络键盘或网络中转控制器上的RS232和RS485接口配套使用 | ||||
音频接口 | 1路输入、1路输出，3.5mm音频插座 | ||||
报警接口 | RS485扩展，单机可接入8092路输入输出； | ||||
USB接口 | 2口USB2.0 | ||||
其他 | 在线升级 | 可通过USB接口或网络进行在线升级 | |||
显示响应速度 | 从A摄像机切换到B摄像机显示速度小于1秒 | ||||
控球响应速度 | 小于1秒 | ||||
功率 | 每块对应的解码卡≤20W | ||||
体积 | 1U机箱最大4屏； 2U机箱最大12屏；4U机箱最大26屏；8U机箱最大54屏；12U机箱最大82屏； | ||||
温、湿度 | 储存、使用温度: -20°C ~ +70°C，储存、使用湿度:10% ~ 90% | ||||
供电电源 | 180VAC~250VAC；50/60Hz | ||||
型号解码能力对照表：
输入口编码 HDMI2.0 | 解码能力4K(路) | 解码能力1080P(或) | 解码能力720P(或) | 解码能力D1 | 机箱 | |
PK3000W-M5-4 | 2 | 8 | 32 | 64 | 128 | 1U |
PK3000W-M5-6 | 3 | 12 | 48 | 96 | 192 | 2U |
PK3000W-M5-8 | 4 | 16 | 64 | 128 | 256 | 2U |
PK3000W-M5-10 | 5 | 20 | 80 | 160 | 320 | 2U |
PK3000W-M5-12 | 6 | 24 | 96 | 192 | 384 | 2U |
PK3000W-M5-16 | 8 | 32 | 128 | 256 | 512 | 4U |
PK3000W-M5-20 | 10 | 40 | 160 | 320 | 640 | 4U |
PK3000W-M5-24 | 12 | 48 | 192 | 384 | 768 | 4U |
PK3000W-M5-28 | 14 | 56 | 224 | 448 | 896 | 8U |
PK3000W-M5-32 | 16 | 64 | 256 | 512 | 1024 | 8U |
PK3000W-M5-36 | 18 | 72 | 288 | 576 | 1152 | 8U |
PK3000W-M5-40 | 20 | 80 | 320 | 640 | 1280 | 8U |
PK3000W-M5-44 | 22 | 88 | 352 | 704 | 1408 | 8U |
PK3000W-M5-48 | 24 | 96 | 384 | 768 | 1536 | 8U |
PK3000W-M5-52 | 26 | 104 | 416 | 832 | 1664 | 8U |
PK3000W-M5-56 | 28 | 112 | 448 | 896 | 1792 | 12U |
PK3000W-M5-60 | 30 | 120 | 480 | 960 | 1920 | 12U |
PK3000W-M5-64 | 32 | 128 | 512 | 1024 | 2048 | 12U |
