液晶拼接屏监控大屏拼接显示系统解决方案

现如今液晶拼接屏已经成为了监控大屏拼接显示系统的主要产品,高性价比成为了它的优势,相比于DLP它的价格更低,同时售后率也低,相比LED屏它的拼接功能更加强大、分辨率更高。所以在现在不管是大型的监控指挥中心,还是小型的监控室,液晶拼接屏的使用都是最多的,而纵观整个监控显示系统方案,除了显示设备以外,还包括监控器材、传输、解码控制设备等。

一、应用场景

随着安全问题的不断被重视,以及国家多次提出的平安城市、雪亮工程都,各政府单位及大型企业都在构建自己的安全防范系统,这其中最重要的就是要打造系统化的显示平台。

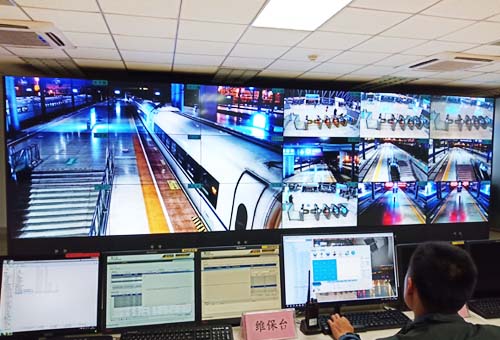

目前这种监控大屏系统广泛应用于政府应急指挥、公安交警监控中心、企业安全生产监控、学校安全、景区安全、社区物业监控、银行安全管理、部队训练监控指挥、监狱安全等各种领域。

 液晶拼接屏监控大屏拼接显示系统解决方案

二、需求分析

虽然用传统的显示器或者电视也能实现监控显示功能,但是它们不是专业的监控显示设备,长久使用时容易产生面板烧坏等问题,而且综合的显示功能也不够全面,虽然有专业的DLP背投大屏,但是它的价格昂贵,而且亮度过低,性价比不高,所以鉴于此,液晶拼接屏的优势就得到展现。

一、方案设计

1、显示设备

液晶拼接屏作为最终的输出终端,它采用的是lcd液晶处理技术,通过对面板进行工业级处理使得其可以达到连续开机显示这一最基础的要求,并且可以连续稳定运行几万小时,售后率极低,这也是它最大的一项优势。

同时液晶拼接屏的综合显示效果更好,它的分辨率可以达到1920*1080,并且拼接后可以达到4K及以上,所以它可以清晰地展示出当前主流的摄像机所拍摄的画面,比如200万、800万像素的视频图像等。此外,液晶拼接屏的高亮度、高对比度也是它的一大优势,可以保证图像的最佳显示效果。

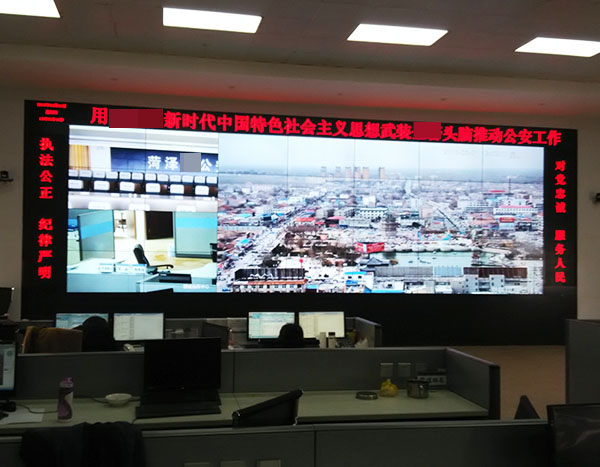

在功能性方面,液晶拼接屏本身所具有的拼接功能最其优势之一,它不单是一个显示设备同时还可以所屏拼接成一个大屏幕,从而可以实现大画面显示、任意屏幕拼接、单屏一个画面、单屏分割多画面等显示功能,这对于监控应用场合来说非常实用。比如一些公安交警指挥中心,往往会随时调取某一个交通路口的监控图像,这时就要用到画面的叠加功能,在监控画面上面再显示一个图像。


对于液晶拼接屏的的选择上,目前市场上主流的面板都是使用三星或者LG的,也有一部分使用国产面板,但是在稳定性方面通过多年的市场反馈来看进口面板的屏幕返修率还是要低一些。

当前主要销售的尺寸包括46寸、49寸、55寸、65寸四种,拼缝则以双边5.3mm、3.5mm、1.8mm、1.7mm、0.88mm液晶拼接屏为主。关于尺寸的选择可以根据不同的安装空间来设计,尺寸越大所需要的拼接数量越少,并且后期零配件的供应也会更加充足,而拼缝将直接影响整个画面的显示质量,拼缝越小在跨屏显示图像时的效果越好。

而关于液晶拼接屏的数量,一方面根据安装空间的大小来定,但是最主要的还是要看前端监控点的数量,比如前端有200个监控点,是否需要全部同时上屏显示,异或者是只需要轮巡显示,同时我们人的视线与大屏的距离也决定了视频画面的显示方式,比如是4分割还是9分割等,这一定程度上都会影响液晶拼接屏需要用多少块进行拼接。


2、监控摄像及传输系统

监控系统都是布局在整个系统的前端,目前主流的监控设备制造商有海康威视、大华、宇视等,可以根据用途选择不同像素不同拍摄距离的摄像机,或者是夜晚使用的红外摄像机等。

这其中的关键在于监控视频画面如何传输到后端的大屏中,这时就要用到网线或者光纤等传输方式,如果是小型的监控室,比如银行的监控,从监控点到监控室不到100米的距离,这时直接采用网络传输视频即可满足要求。而如果是公安交警等,传输距离通常要达到几公里,这时网络的传输距离就不够,这时就用到光纤传输。

3、解码控制系统

如果是小型的10路左右的监控显示,那么直接采用硬盘录像机即可连接到液晶拼接屏上面,只不过显示功能相对较为简单,而且图像的分配不够灵活,但是花费最少。但是如果应用在大型的拼接显示系统时,就需要配备专业的解码平台来实现各种功能。

解码器可以根据液晶拼接屏的数量及硬盘录像机的数量采用不同输入与输出的,它所起到的作用就是对前端传输的视频画面进行解码同时利用软件控制其在哪一块屏幕上显示出来,从而达到更加自如地分配,以及分割等各种显示功能。

这里需要注意的是解码器的选择一定要考虑前端摄像机的兼容问题,如果前端的监控是A品牌,那么最好匹配同一品牌的解码平台,如果前端的摄像机品牌有多种,那么要配备万能解码平台。
