视频监控大屏

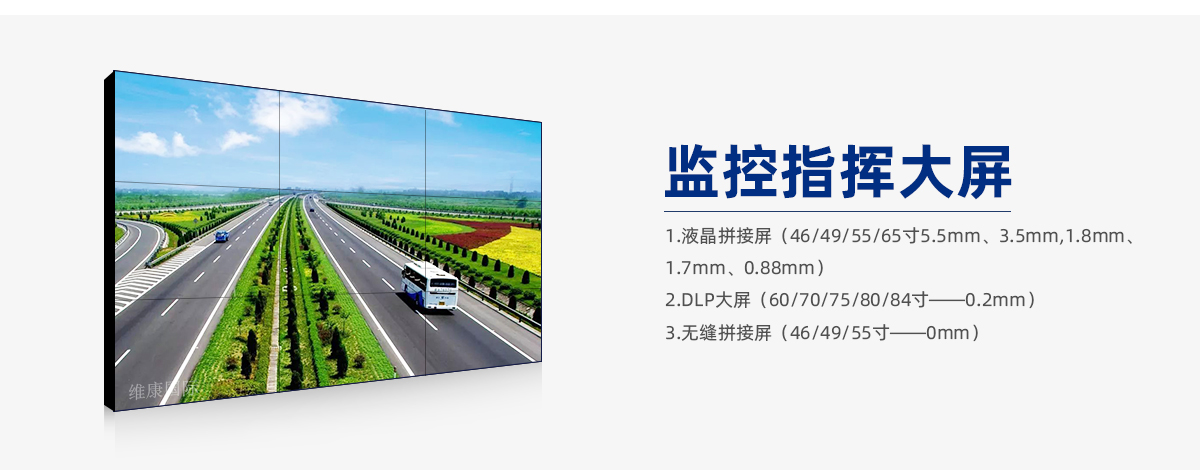

目前主要有三种常见的视频监控大屏设备,分别是液晶拼接屏、DLP大屏、无缝液晶拼接屏。
1、液晶拼接屏
液晶拼接屏是目前应用最为广泛的一种显示视频监控的大屏设备,它本身具有拼接功能,所以一个视频画面可以跨屏显示,同时它还可以实现4、9、16、32、64路分割显示,根据监控视频的数量合理布局分布,其技术特点主要包括:
1、高清分辨率,一个液晶拼接屏的分辨率为1920*1080,相当于200万视频的像素,所以当视频画面传输上去后可以清晰地展示出来。
2、亮度、对比度高,保证了整体的显示效果。
3、寿命长,综合寿命可达8万小时,而且面板稳定可靠,售后问题少,特别适用于长时间开机显示的监控室。
4、功耗低,单屏只有100多瓦,节能减排。
2、DLP大屏
DLP大屏即数字光学处理,先把 信号经过数字处理后,然后再把光投影出来,它是基于美国德州仪器公司开发的DMD数字微镜元件来实现,所以说它在显示方面与液晶的LCD技术完全不同。而由于它同样是高清设备,所以也是视频监控大屏显示领域的常用设备,它的特点如下:
1、超窄拼缝,由于其特殊的结构,DLP的拼缝只有0.2mm,所以它的拼接整体效果更好。
2、画面柔和度高,亮度更加均匀。
3、无缝液晶拼接屏
无缝液晶拼接屏是一种可以实现0mm拼接的液晶显示技术,它采用了一种LED与液晶的融合处理技术,达到传统物理边框的消除,实现屏与屏拼接后的无边框显示。
拓扑图
根据不同的应用环境,视频监控大屏显示的设计完全不同,大致包括以下几项,监控摄像机——交换机——光纤(网线)——核心交换机——解码平台(存储)——监控大屏幕。
监控大屏案例
由于液晶监视器不能拼接,所以现在除非一些小型的监控室其应用已经非常少了,而根据不同的用途与场合我们也可以选择不同的产品。
如果是小型的监控中心,如企业、学校、小区、公检法等中小型的视频监控大屏显示系统中,可以用传统的液晶拼接屏;而如果是大型的指挥中心,则可以用液晶拼接屏、DLP、无缝液晶拼接屏都可以。
