拼接屏控制器,大屏幕拼接控制系统

拼接屏控制器指是拼接屏显示系统中的控制处理设备，它负责处理信号与切换信号，是信号源与拼接屏的控制大脑，目前拼接屏控制器主要使用的有分配器、矩阵、外置拼接处理器、解码器等。

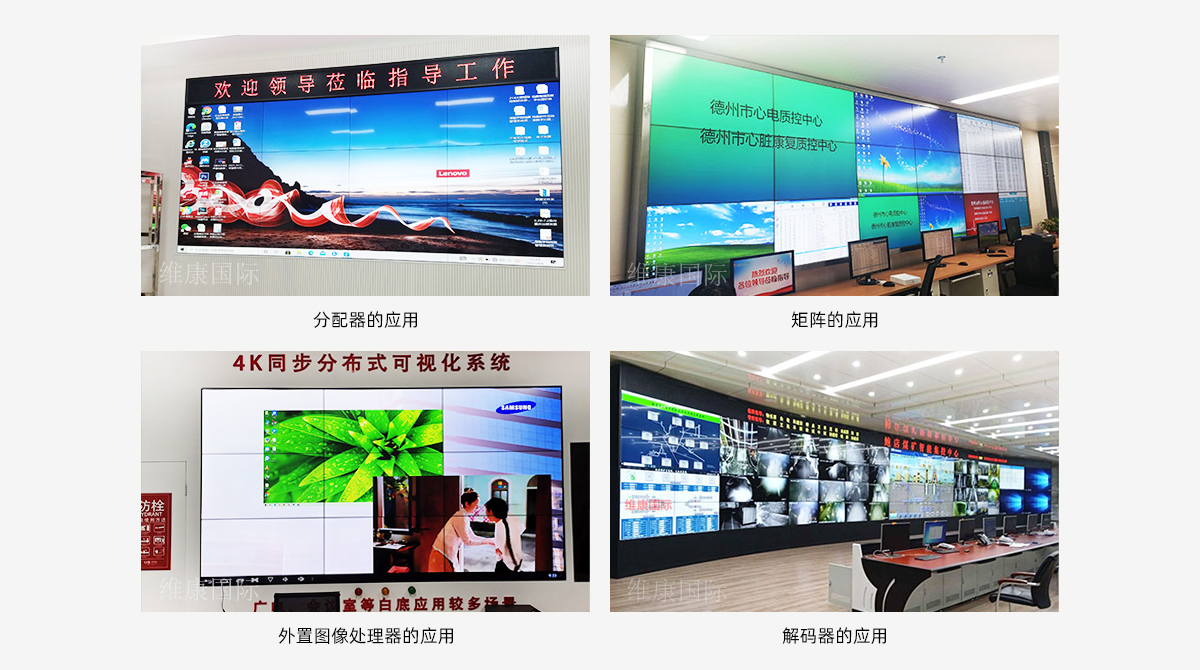

一、分配器

分配器是一款基础的拼接屏控制器，采用的是HDMI接口，通常是一进多出，比如一进四出、一进十二出等，也就是它只支持一台电脑输入，可以实现全屏、多屏同画面显示这两种功能。如果我们的信号源只有一台电脑，主要用于全屏显示那么分配器是一个非常经济的控制器。

二、HDMI矩阵

采用HDMI接口的矩阵是在分配器的基础上增加了输入接口的数量，支持多台电脑连接并同时输入到多块拼接屏上，在实现分屏及分屏显示的同时，还支持多电脑画面同步显示，实现跨屏拼接等功能。如果我们的显示系统有多台电脑需要上拼接屏，需要经常切换显示，那么矩阵就是一款非常适用的拼接屏控制器。

三、外置拼接处理器

外置拼接处理器是一款功能更加强大的拼接屏控制器，它不仅支持多电脑输入，同时还可以解码，所以在前端即有电脑信号，又有监控视频信号需要输入的同时，采用外置拼接处理器是一种很好的控制解码方案。

外置拼接处理器可以实现分屏、全屏、画面分割、叠加漫游、开窗显示等一系列的功能，多用于一些大型的指挥调度中心显示系统中。

四、解码器

还有一种专业用于监控室的拼接屏控制器，就是解码器，它主要用来解码监控视频图像，同步把前端硬盘录像机的监控图像投到拼接屏上显示出来，并且可以实现单屏多画面分割的功能，一般情况下一块拼接屏可以实现32画面分割，在监控数量比较多的场合可以采用这种控制器。
