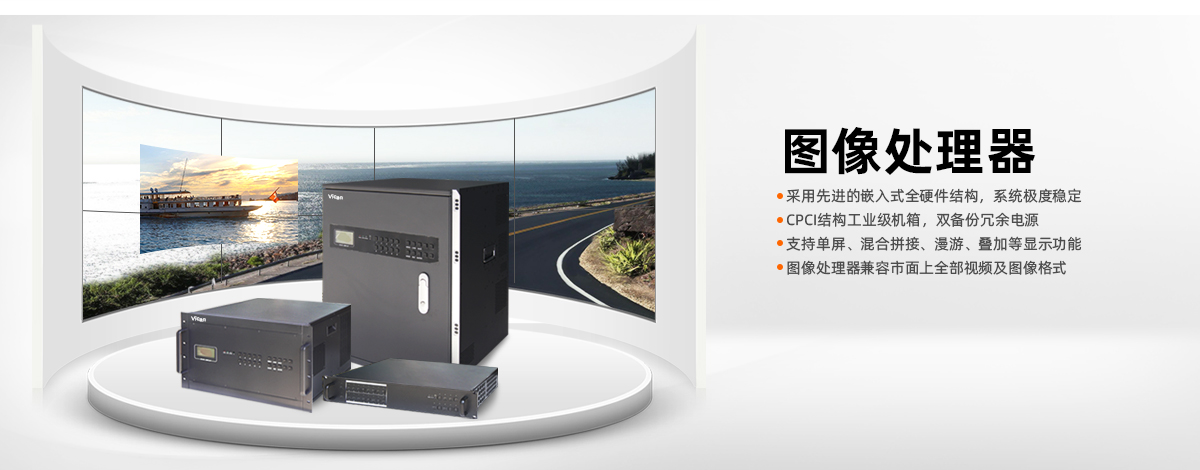

拼接屏图像处理器，液晶图像拼接处理器

拼接屏图像处理器也叫图像拼接处理器或者视频处理器，是专门针对液晶拼接屏开发的一款控制处理系统，主要负责信号的处理与切换，前端与信号源连接，后端与拼接屏连接，它的功能比矩阵及解码器来说更加全面，可以实现电脑信号的切换与监控视频信号的上墙显示，功能主要以漫游、画中画为主要特点，是指挥调度中心大屏显示系统常用的一种图像处理设备。

连接示意图

上图就是拼接屏图像处理器的一个常规连接示意图，它的前端设备可以是摄像机、可以是电脑，也可以是解码器，它的后端与每块拼接屏连接，输入与输出接口通常是DVI的高清接口，支持板卡增加与减少，通过控制电脑加软件操作并实现各种显示功能。

拼接屏图像处理器用在液晶领域的是单独开发的一种，主要用于拼接图像与切换图像效果，功能强大，接口丰富，包括网口、USB、输入与输出等，并且可定制增加。

功能特点

拼接屏图像处理器的功能主要还是处理前端的信号，即支持多电脑信号接入，也支持监控信号的切换，它的功能特点相当于集合了矩阵和解码器，只不过解码功能稍弱，但是它有自己的特点。

1：支持叠加、画中画显示功能，这一功能是矩阵或者解码器所不具备的，因为我们知道矩阵只支持切换电脑信号，解码器可以实现分割监控画面等。而拼接屏图像处理器在拼接的基础上可以实现以上两种功能的集合，并且还能实现叠加漫游与画中画的功能。

2、4K效果，虽然拼接屏分辨率是可以叠加的，但是常规方案所显示出来的仍然是2K的效果，这时可以利用拼接屏图像处理器来实现4K显示功能，当然它的配置也与常规的图像处理器不同。
