4K输入输出节点HDMI分布式大屏拼接处理器

这是一款支持4K（可向下兼容）输入分布式节点，它集音视频采集传输处理、座席协作管理（KVM）、监测数据采集、环境集中控制等多种功能于一体，采用最先进的物联网设计思维，扩展功能强大，操作简单多样，支持一光一电双链路热备份，线路故障自动切换，零延时、零抖动，传输品质高、占用带宽低、信号延时低，支持高分底图，无缝对接LED小间距拼接，同步性能卓越，是实现指挥中心、智慧城市、多会议室互联互通等分布式解决方案的最佳选择。

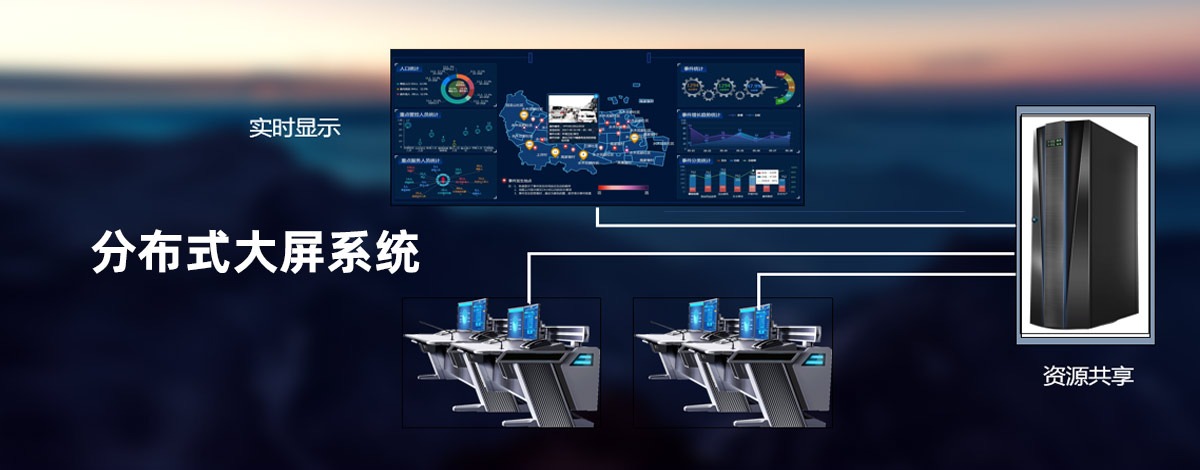

一、分布式系统架构

（1）采用去中心化纯分布式架构，支持任意数量节点搭建系统，无需中心服务器；

（2）可视化功能：具备所见即所得的可视化交互式控制和显示功能，控制终端可实时预览回显所有视频信号（包括输入视频信号源、输出视频信号源及主流IPC视频信号源）。支持不少于128路输入信号同时回显，并可自定义回显信号分辨率；

（3）矩阵拼接处理功能：可无缝对接LED、DID、LCD、DLP各类主流大屏幕，可实现单路4K超高分辨率接入并上屏显示，可实现大屏幕开窗、关窗、平铺、替换、缩放、跨屏、漫游、移动、全屏、叠加、画中画等多种显示模式的矩阵拼接处理功能；拼接同步，肉眼目测完全无画面撕裂；

（4）支持输出画面分割：支持不少于16画面分割功能，其中16画面分割可实现16个不同的1920*1080@60Hz视频画面；

（5）支持超高清底图（上传、轮询、预览）和超高清地图；

（6）每个节点集成视频管理、音频管理、中控管理、KVM管理以及双向反馈控制等功能，无需增加服务器主机、中控主机、逻辑运算单元等设备即可实现；

（7）同步控制功能：支持Windows、iOS、Android等多种操作系统同时控制，实时同步，控制准确便捷；

（8）定制化开放功能：具有开放式编程功能，支持定制化界面开发，具有定制化，开放化、智能化及人性化等特点；

（9）预案场景管理功能：支持多区域预案场景管理，可进行预先编辑保存，事先预览，事中编辑修改，预案准确调用；

（10）支持字幕、透明台标、无信号LOGO等炫酷UI叠加显示，可自定义编辑设置内容、字体、大小、颜色、背景透明度等参数；

（11）内置WEB功能，支持对每个节点进行参数配置及故障查询等功能；

（12）支持录播功能，可搭配录播服务器使用，无需额外的编码器，即可实现不低于6路音视频同时录制、直播、点播；

（13）支持一键开启批注功能：支持Windows、iOS、Android等控制终端同步批注，实时同步；

（14）支持调节视频信号源的亮度、色彩、对比度、色调、饱和度等参数；

（15）支持自定义视频源分组、快速搜索查询收藏、便捷调取上屏；支持设置轮巡功能；

（16）支持一键批量修改、备份、升级设备参数；

二、高性能编解码

（1）内置先进的图像处理平台，采用H.265标准（兼容H.264标准），支持4K@60Hz视频输入信号实时解码处理，确保图像清晰、流畅，分辨率和帧率向下兼容；支持HDMI2.0，支持HDCP协议。

（2）音频处理功能：每个节点音频和视频分开独立传输；每个节点输出音频可以指定任意一路音频流，达到音视频既可同源，可不同源；每个节点内置音频输出解码模块，支持模拟音频接出、HDMI音频解嵌；每路音频可通过指令控制音量大小；自带混音功能，混音≥16路。

（3）支持高低码流同时输出，不受距离限制实现多区域互联互通；支持可变码率和定码率，码率范围20Kbps-40Mbps；支持每路视频有主码流，辅码流，各码流分辨率，码率可调，各码流可设计为单播或组播；

（4）支持单屏开窗不少于128个；

（5）音视频信号同/异步处理切换。

（6）支持输出画面分割：支持4/9/16/25/36/64/128画面分割功能，其中16画面分割可实现16个不同的1920*1080@60Hz视频画面；

（7）支持单节点不小于4K输出分辨率拼接，支持向下兼容；

（8）支持高画质低延时，信号延时低于16ms，信号同步低于10μs，纳秒级精准同步；

（9）支持USB 3.0摄像头直接接入设备，采集视频编码传输；

（10）无需外加编、解码器及服务器，即可实现IPC接入及控制；

三、KVM座席功能强大

（1）集成座席协作系统（KVM）模块，支持远程KVM，兼容各种操作系统，支持快捷键、OSD菜单及鼠标直接跨屏切换操作，支持任意座席间可视化对讲，可进行PC资料互传、U盘拷贝存储等操作，支持权限管理，系统自动记录所有操作行为；

（2）支持跨平台（包括Windows、Linux、Android、Unix、Mac、国产麒麟Kylin、小红帽、磐石等市场主流平台）；

（3）支持一键控制功能：无需KVM服务器，系统稳定性强。支持1套鼠标键盘直接任意跨屏操作，控制不少于20个任意排列坐席屏幕，具备自定义快捷键功能，实现一键推屏，一键抓屏，无缝快速切换坐席视频信号和大屏视频信号，不黑屏、不闪屏；支持控制终端直接管理坐席信号，控制终端支持龙芯、飞腾、申威、MPRC以及麒麟、磐石等国产操作系统；

（4）支持OSD中英文菜单界面定制功能：a、实时监测设备状态（在线、离线、视频切换状态）；b、OSD查找功能，模糊查找，快速跳转；c、OSD设定功能，应变坐席布局、工位调整；d、支持KVM远程唤醒电脑；

（5）支持KVM可视化功能：a、可视化接管功能；b、可视化推送席位；c、可视化推送大屏；

（6）场景调用功能：坐席单屏场景调用功能，不少于8种场景，每个场景不少于8个信号；坐席单屏多画面双击跳转功能；坐席多屏场景调用功能，热键接管M*N个画面；④多屏显卡主机一键接管功能；

（7）支持多账号权限分配管理：a、分级授权功能；b、席位跟随功能；c、申请独占功能。

（8）系统独立搭建局域网，实现完全物理隔离，保证系统信息安全；

（9）支持业务数据保护功能：每个节点之间的业务数据通过DES加解密，确保无法访问获取业务数据、确保业务数据始终安全；

（10）数据在线拷贝：支持不同坐席之间通过一套鼠标键盘即可实现数据的访问、读写、传输、拷贝；

（11）坐席单屏支持多分屏显示与键鼠操作（不低于8分屏），且声音跟随鼠标指向切换；

（12）OSD操作日志记录功能，可记录所有坐席过的鼠标操作过程、画面切换记录等一切操作流程，并记录储存；

（13）支持KVM系统生物识别功能，人脸识别登陆系统；

（14）支持环境监测数据实时采集并生成到显示单元；

四、集成控制突出

（1）节点集成了高效便捷的环境管理模块及红外接口、RS-232/485串口，可采集各种监测数据，可控制灯光、窗帘、音量、媒体播放等周边环境设备进行实时控制管理及双向反馈，无需外加设备即可实现

（2）支持自定义编程，可根据需要进行功能开发，单节点可存储程序，具备节点程序上传及回传功能；

（3）支持对接第三方软件接口及设备接口。

五、兼容性能良好

采用HDMI输入接口，可支持RGB/YPrPb/SDI/VGA/DVI/HDMI等格式数字或模拟信号的输入输出，秉承开放式的设计理念，可对各种品牌的IPC摄像头直接进行解码，支持各种类型产品的混合应用，为客户提供更为广泛的选择空间；

六、所见即所得

节点设置了环出接口，可在输入端显示输入信号。节点支持全系统多媒体视频输入预览以及大屏输出回显，支持PC、PAD、触摸一体机等多样终端同步操作

七、安全稳定可靠

支持POE和本地双供电方式，自动识别，无缝切换，可根据现场环境灵活选择；采用嵌入式硬件，设备稳定、安全可靠，确保7*24长期高效稳定性运行。

八、双链路热备份

支持一光一电双链路连接，主线路故障时自动切换到备份线路，零延时、零抖动，双重保障更加安全。

九、OLED面板显示

为便于设备管理维护，故障定位，节点具备OLED面板；支持中英文系统信息显示，显示内容包括设备名称、设备IP地址、设备版本等系统信息；
