视频监控画面怎么上拼接屏显示？

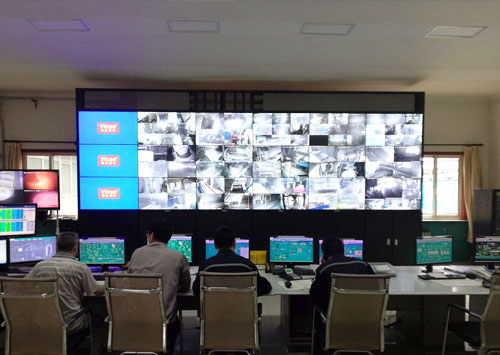

目前，拼接屏已经成为了各监控领域的主要显示设备，它不但可以实现各种监控显示的功能，而且还可以实现全年开机使用，并且其1920*1080的分辨率完全符合高清网络摄像机的显示要求，那么，组成视频监控图像是怎么与拼接屏相连接的呢？

一、视频监控显示系统通常包含哪些设备

1、监控摄像机

主要功能是拍摄画面，根据镜头的大小可拍摄距离也不同，包括枪机、半球、球机等。

2、交换机

由于前端有多路摄像机，所以就需要搭配网线与交换机相连接，实现集中式管理，由于每款摄像机的码流都是固定的，所以每款交换机所能连接的摄像机也是固定的，通常分为百兆和千兆交换机。

3、硬盘录像机

硬盘录像机的功能是用来存储视频图像，其硬盘大小可自选。

4、解码器

解码器是用来解码视频图像的设备，并且控制视频图像在拼接屏上的显示方式。一般情况下，解码器的品牌要与前端监控摄像机的品牌相同，因为有些厂家的两款设备存在不兼容的状况，另外，解码器还可以实现监控图像在拼接屏上的各种拼接效果，如整屏、分割图像的数量等。

5、拼接屏

拼接屏的作用是显示，这个可以根据监控的数量及想要显示图像的大小来确定拼接屏的数量，一块拼接屏最多可以实现36画面分割，也可单屏显示一个画面，整屏显示一个画面等。

二、视频监控画面如何上屏显示？

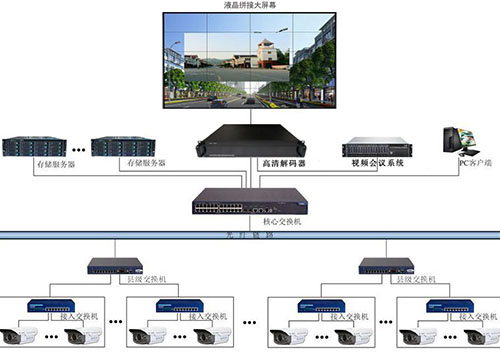

在了解了以上设备后，我们技术人员就可以进行连接，不考虑距离因素，上体是先利用网线把摄像机与交换机相连接，再把所有的交换机连接到硬盘录像机，在后端硬盘录像机接入解码设备，解码器再由HDMI高清线接入到拼接屏中。

随着拼接屏的价格不断下降，已经逐步取代了DLP的市场地位，并且它的技术也更加稳定，使得其成为目前安防监控显示领域的最佳产品。
