上百路监控视频如何同时上大屏显示

我们弱电工程公司在做一些安防监控项目时，像一些大型的指挥中心，如市、区的交警及公安、大型能源型生产企业的工厂、政府的应急指挥调度平台等，其监控点的数量往往很多，少则几十路，多则几百路，往往管理人员都会提出所有监控视频同时上大屏显示的要求，这样方便对所有监控点进行管理监视，那么这种情况下应该如何实现呢？

一、一块大屏最多可以显示多少路图像？

一般情况下，用来显示视频监控的最常用的显示设备就是液晶拼接屏、DLP、液晶监视器三种，其中液晶拼接屏的使用量最多，性价比也最高。而决定一个大屏上可以分割多少画面的设备是解码器，目前，我公司推出的PK3000-M5系列解码平台除了可以同时解码多个品牌的摄像机以外（如前端即有海康威视的，还有大华的等），其对H.265的解码能力为2路4K、8路1080P、16路720P、32路D1、64路CIF，也就是说最多一个大屏上可以显示64个图像，如果前端有2百路监控，则最少只要4块大屏即可。

但是，如果我们前端的摄像机是200万像素的，就需要降低码流，这样清晰度就会下降，另外，就是现在的液晶拼接屏基本上都是55寸左右，如果分成8*8共64个画面时，相当于一个画面只有15公分大，只能是靠近的时候才会看到画面上的内容，所以说实际意义不大。

二、最佳解决方案

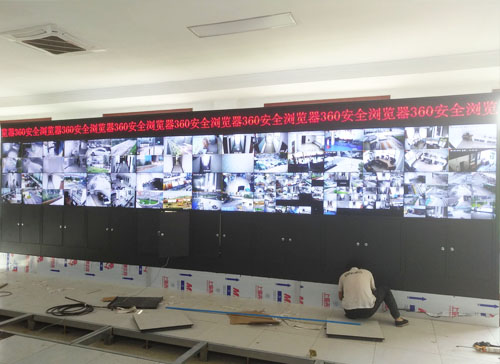

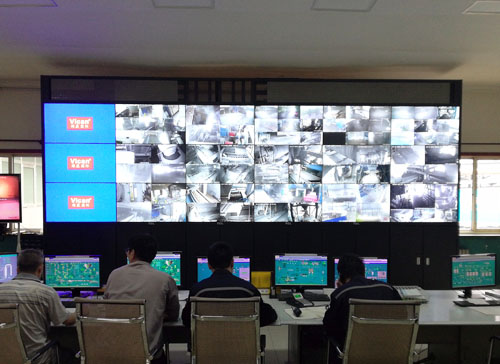

为了达到最佳的观看效果，现在基本上一块大屏分割的画面都以4、9画面为主，最多16分割，所以说，假如我们都采用9分割的方式，同样是两百路监控画面，这时就需要至少23块大屏才能保证所有的视频监控画面同时显示出来，计算方法就是用监控数量除以单屏分割数，这样的显示效果是最好的。

而如果我们的安装地点不允许安装这么多数量的大屏，或者预算不足时，我们可以把一点重点区域的监控图像调节成单屏单画面，或者单屏4分割，其它不是非常重要的地点调节成16分割或者32分割等，在需要察看录像时再重新调取放大显示即可。

另外，如果是这样计算大屏的数量过多，导致预算超标时，我们可以设置一下轮巡显示，对于些不是非常重要的地点的监控轮流显示，从而节省资源。

基本上，在面临视频监控的数量较多时就这两种解决方案，考虑到后期的显示效果，我们的建议是采用第二种，单屏分割数尽量不要超过16路，根据这个来增加大屏的数量，如果预算不足可以设置巡轮显示。
