如何让每块液晶拼接屏实现开4个窗口画面显示

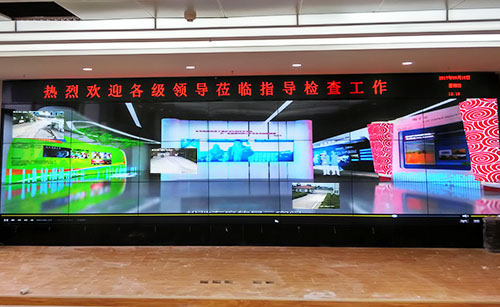

在一些指挥调度中心，通常都会安装一组液晶拼接屏用来显示各种监控画面，而有些时候我们除了解码功能以外，还会用到画中画、跨屏显示及漫游等功能，比如在两块屏之间显示一个图像，或者一块屏在显示一个画面时，在屏里面再显示一个图像，从而达到开窗显示的效果，如下图，那么如何实现液晶拼接屏开窗呢？最多可以开几个呢？

一、如何开窗显示

目前，搭配液晶拼接屏使用的控制设备主要有四种，一种是分配器，功能比较单一，只能实现两种显示效果，一是整个大屏拼接成一个大画面显示，二是所有的屏幕都显示一样的画面，而且只能是一路信号输入，无解码功能。第二种是矩阵，它在分配器的基础上实现了多路信号输入功能，并且支持信号分配，比如在1号屏上显示A电脑的内容，在2号屏上显示B电脑的内容等，输入信号最多可达36个，同样没有解码功能。三是解码器，专业用于视频监控解码的设备，把硬盘录像机的图像解码上屏显示，可以实现单屏最多32分割功能，并且兼备矩阵功能，但是无漫游功能。第四种就是可以实现开窗漫游显示的设备，名为外置图像处理器，简称外控，它的主要功能就是在矩阵的基础上额外增加了开窗漫游、跨屏显示等效果。

二、开窗数量

目前，我公司提供的外置拼接处理器有两款，一种是可以实现每块屏开一个窗口的PK3000-K系列，假如是9块液晶拼接屏拼接，通过它可以在显示一个大底图的同时，另外每块屏再开一个窗口。另一款是可以实现单屏开4个窗口的PK3000-B系列，假如是9块屏拼接，在同样一个底图的同时，还可以再单独开36个窗口。但是如果是跨屏显示时，则只能计算成一块屏的开窗数量，以上两款皆是。

目前，这种液晶拼接屏画中画、开窗显示的需求基本上都集中在一些大型的指挥中心、调度中心等领域，通常视频监控点有几百个，所以需要的显示功能也更多，基本上都是使用外置拼接处理器配合解码平台使用。而现在的外控设备也开始兼备了解码功能，比如我公司的PK3000-K系列，通过添加解码卡即可实现单个网口16路1080P的监控信号，并可添加回显、预监功能，功能更加多样化。

知识讲解：如何把多台电脑信号同时显示在一个大屏幕拼接屏上面？
