lcd无缝拼接显示屏解决方案

自从lcd无缝拼接显示屏技术推出以来，围绕其展示的各领域的解决方案就越来越多，比如一些会议室0mm无缝显示方案，展厅大数据无缝拼接显示屏解决方案等。由于其即实现了高清分辨率还没有传统的拼缝困扰，所以在高端大屏显示场合的应用中，许多用户都开始从传统的液晶拼接屏转向可以实现0mm的无缝拼接显示屏。

一、技术原理

我公司研发了两款无缝显示技术，分别为LED电子补偿技术和光学玻璃折射技术。

1、LED电子补偿技术是把传统的液晶屏幕的四个边框去掉，并在边框位置上添加了一层由LED灯珠组成的发光物体，用来补偿被黑边遮挡住的图像，达到液晶与LED相互融合，从而实现拼缝消除的目的。

2、第二种光学无缝拼接屏技术，是利用光的折射原理，达到拼缝的消除。具体就是专门定制了一个树脂玻璃，这块玻璃的四个边框是斜切式的，这样在拼接后可以形成一个夹角，通过光的原理，我们视觉看上去原来的黑色边框就被玻璃所折射，从而一定程度上解决了视觉拼缝的问题。

这两种无缝拼接显示屏都可以达到0mm无拼缝的效果，其根本技术还是lcd液晶，只不过由于液晶无法实现无边框设计，所以才通过一种间接手段来达到无拼缝拼接的目的。

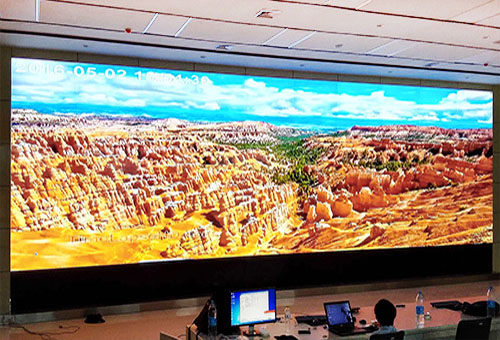

4*6无缝拼接显示屏显示效果展示（上海某政府报告厅）

二、方案设计

基本上用到无缝拼接显示屏的场合主要是会议、展厅、大数据分析等，基本上都是显示电脑信号，所以前期的方案设计都差不多。硬件方面主要包括无缝拼接显示屏的数量规划、控制设备、电脑信号源、安装方式、现场要求等。

1、无缝拼接显示屏的数量

我们可以根据安装位置的大小、观看距离的远近来设计，而为了实现更好的比例，通常会遵循16：9的模式，也就是2*2、3*3……，行与列的数量尽量保持一致，这样在全屏显示画面时才不会变形。

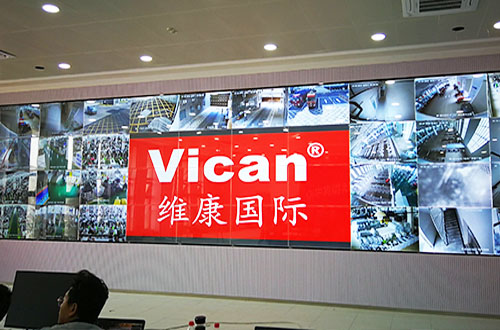

4*10拼接用于监控显示（南昌某监狱）

2、控制设备

由于大多数都是显示电脑信号，所以可以根据电脑输入的数量来定是使用分配器还是矩阵，如果只有一台电脑输入用分配器即可，如果是多台电脑同时输入则必须使用矩阵来调节。另外，如果要用到画中画、漫游显示等则必须搭配外置图像处理器，如果用到监控视频显示则必须配备解码器。这个要根据具体的使用需要来配置。

3、安装方式

无缝拼接显示屏与常规的液晶拼接屏安装不同，它不能用前维护，常见的安装方式有机柜、支架等，但是都会伴随着包边，以求更加美观。

4、现场要求

最后就是根据操作台与无缝拼接显示屏的距离，选择相应长度的高清线，同时对电源线与信号源分开布局，如果有静电地板还要留出至少15公分，并且在设计离地距离时要把这15公分加进去，如果是机柜要把其安装在实地上，不可置于静电地板上面。

随着lcd无缝拼接显示屏技术的兴起，传统的液晶拼接屏不能进入高端大屏运用的尴尬也正式被打破，从而液晶也有了与小间距led相较量的资本。我公司作为研发、生产于一体的大屏拼接生产厂家，也全面开展了各行业、各领域解决方案的定制。
