拼接大屏系统几大组成部分解读

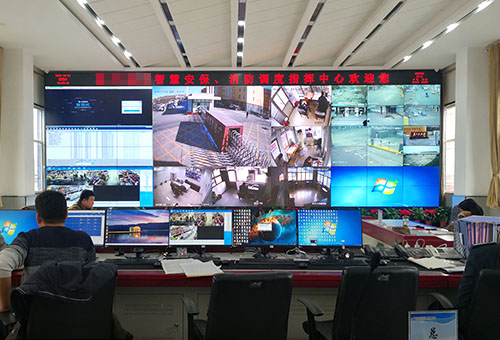

一个完整的拼接大屏系统由多个部分组成，其同完成输入与输出及显示功能，广泛应用在视频监控显示、指挥调度、会议、展览展示等领域。通常来说拼接大屏系统的组成除了显示屏幕以外，还包括中控系统，解码平台，输入信号源等四大部分。

一、显示部分

承担着最终的显示工作，通常使用液晶拼接屏或者DLP拼接屏、LED显示屏等三种，每种产品对应的显示效果也存在较大差异，使用哪一种还要根据我们的用途以及显示功能选择。

比如液晶拼接屏的特点是高清、色彩丰富、性价比高，特别是像0.88mm拼缝的液晶拼接屏，其拼缝影响已经微乎其微，显示效果也有很大提升，所以它主要用在一些视频监控显示中，还有中小型会议室、展厅等领域。

而DLP拼接大屏系统由于其显示方式的不同，导致了它的亮度较低，但是它的拼缝很小，只有0.2mm左右，所以它一定程度上显示效果要优于液晶拼接大屏，所以过去一些高端的监控指挥中心，大多数客户都选择DLP。但是它的缺陷也比较明显，体积大安装不便，价格昂贵，售后费用高，从而使它的性价比一般，现在许多使用DLP的客户已在在首手更换液晶拼接方案。

LED显示屏主要用于户外的广告宣传场合，近几年随着小间距显示屏的出现，在室内的一些拼接大屏系统中LED的占有率也逐年上升，毕竟它在拼接后没有拼接缝隙，显示效果相比液晶拼接屏和DLP来说更好，虽然它的分辨率要低一些，但是如果是远距离观看屏幕的话影响也不大，比如一些指挥调度中心场合，通常观看距离要达到10米左右，自然分辨率的影响就很小了。

所以关于后端拼接大屏系统的选择上主要有以上三种，用户可以根据不同的需求及预算来选择，每种技术都有优缺点，这要看我们的取舍了。（液晶拼接屏、投影、LED显示屏、DLP大屏四种显示技术的区别）

二、中控系统

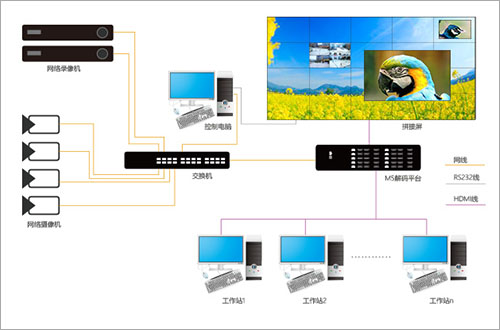

中控系统主要是连接显示屏幕与输入信号源，比如一个视频监控室，除了定好拼接大屏系统以外，就要考虑前端的监控数量，选择合适的解码平台，比如每块屏幕要几分割显示，这时考虑到要让所有的监控视频同时上屏显示，就需要配置不同的拼接大屏的数量，以及解码平台的接口数量，当然还要考虑到前端摄像机的品牌是否一致，如果不一致则还要解决兼容问题。

目前中控系统主要有解码器、外置拼接处理器等，如果只切换电脑信号还有矩阵等。

三、信号源

一个拼接大屏系统的信号源无非就是电脑信号与监控信号，也被称为输入信号源，如果是有多台电脑需要上屏，则要考虑信号的切换问题，这时通过矩阵或者外置拼接处理器即可解决，而如果是视频监控信号，则必须要配备解码器。

一个完整的拼接大屏系统除了以上三大部分以外，还需要连接线、NVR、交换设备等，这样才能组成一个完整的显示平台，而我们在设计方案时，一定要选择综合技术能力更强的厂家，即要保证产品的品质，还要保证技术能力及售后服务质量。
