监控中心大屏显示系统建设方案

监控中心大屏显示系统建设方案是为了打造一个更加安全，更加有效的指挥调度系统，更准确更快的协调各方面的资源，增强政府部门的应急指挥能力与执法部门的安全管理能力。打造一个规范的监控中心大屏系统的前提是了解用户的具体需求，配置相应的硬件设备，实现监控视频图像解码上墙显示的过程。

一、基本需要分析

监控中心大屏显示系统主要的使用对象为政府、公安、交警、大型生产型企业等，主要是配合监控室的工作人员，根据前端监控所拍摄的画面实时进行调度指挥，提高整体的协调指挥能力。

大屏幕系统需要具备视频监控显示、即时通信、对讲、接入会议、电脑信号等能力，实现多种信号的融合，一个全面的监控中心大屏系统需要具备以下几个功能。

1.多种信号的接入与显示

大屏显示系统作为整个监控中心的核心显示平台，除了显示监控信号以外，还会接入电脑信号、音频、会议系统等，这就需要一个功能更加强大的控制平台，实现多种信号的集中分配。

2.高清分辨率显示

现在的监控摄像机都是高清的网络摄像机，像素都在200万以上，所以对于大屏来说就一定要与其相匹配，可以实现高清显示功能，这就要求监控中心大屏必须是高清设备，所以液晶拼接屏、DLP是两种主要的选择。

3.集中显示分布式管理

如果是公安交警这种场合，通常需要把各派出所的监控信号接入到公安局，市公安局再接入省公安厅，形成一个集中式管理的状态，这就要求整个省的监控都要集中进行管理，并且可以实现网络共享。

二、方案设计

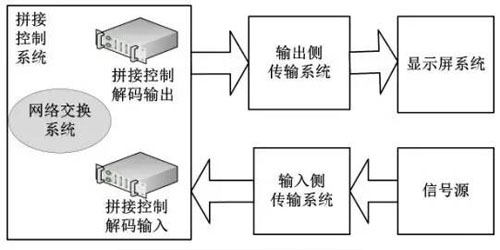

一个监控中心大屏显示系统主要由显示屏、传输、控制设备、辅助设备四个部分组成。1.显示屏

在设计之初，首先根据整体预算与控制中心的实际情况，决定显示设备是用液晶拼接屏还是DLP，根据目前的行业情况，大部分用户都是用的液晶拼接屏，因为它的综合性价比更高，虽然拼缝略大，但是价格低，而且显示效果好，安装方便，比如55寸3.5mm拼缝的液晶拼接屏，其市场应用率非常高，技术成熟，基本没有售后现象，解决后期的售后及费用支出问题。

首先，我们要先根据整个安装的空间，监控视频的数量，决定使用多少块液晶拼接屏进行拼接，比如有些生产企业，前端会有几百个监控点，这时如何保证所有的监控画面可以同时在屏幕上显示出来，同时还不能分割的太小，这时就必须增加显示屏的数量。一般情况下，为了达到较好的显示效果，单块液晶拼接屏显示9个以内的监控画面是比较合适的，虽然它最大支持64分割，但是一般不用。

其次，考虑到拼接的数量与墙体是否为承重墙，需要提前设计好安装方式，如果液晶拼接屏的数量较多，一般都建议使用机柜或者双层支架固定。

另外，考虑到后期的维护与检修，一定要提前规划好后维护的空间，至少预留60公分以上，方便人员进入。并且规划好监控中心操作台距离大屏的位置，保证最佳的观看距离。

2.控制系统

监控中心大屏显示系统需要对各种信号进行分配与切换，同时还要控制显示的方式，实现分割、漫游、跨屏等效果，可以实现这种功能的控制设备主要是解码平台与外置图像处理器，它们各有特点，功能也有区别。

解码平台主要功能是解码，另外兼备矩阵功能，可实现的功能包括解码视频监控图像上屏显示，可以实现单屏内的分割显示，最大支持64路视频在一块屏幕内显示，同时还可以像矩阵一样切换信号源。但是它不能实现跨屏及漫游功能，而一些大型的指挥中心，画面漫游叠加功能也经常需要，这就需要外置图像处理器来实现。

同时，监控中心大屏的控制方式也分为两种，分别是集中式和分布式。传统的集中式控制通常由一台主机和若干个扩展机箱组成，主机负责整个系统的管理控制，扩展机箱主要提供各类输入输出卡的卡槽，但是受到卡槽数量、带宽速度的制约，其处理能力有限，通常只能控制100台以下的显示屏幕拼接成的显示墙。

分布式控制技术通常按功能可分为信号处理、信号显示、控制、数据交换等若干个功能子系统，各子系统间采用高速网络连接，并通过服务器实现整个系统的统一管理与控制。分布式控制技术处理能力非常强，通过相应功能模块的添加，可使系统不受ＰＣＩ总线带宽、插槽数量和ＣＰＵ 速度等的制约，能控制更多台显示单元组成的显示墙，系统输入信号的分辨率与数量理论上也没限制。

三、传输系统

传输系统主要指显示屏与控制系统，控制系统与信号源之间的连接线传输。

1.大屏与控制系统

根据监控中心大屏的拼接数量、与控制系统之间的距离远近，一般采用的都是DHMI高清线，最长30米。

2.信号源与控制系统

根据距离远近基本上都是网络或者光纤线传输，最终通过网络连接，信号源一般都会连接到交换设备，通过交换设备再接入到控制系统的输入接口。

一个完整的监控中心大屏显示系统基本上就是以上三个部分组成，如何设计一个全方位的方案需要根据用户的需求进行分析后，配备相应的设备，保证信号的接入与输出，实现显示的多样化，实现音视频一体化控制，辅助工作人员的指挥调度工作。
