监控中解码器怎么连接拼接屏

在监控显示系统中，解码器和拼接屏是两种主要的硬件设备，解码器的功能是把前端摄像机传输过来的信号解出码流输出到拼接屏上，拼接屏负责显示，那么整个方案中，解码器怎么连接拼接屏呢？

一、监控系统4大组成部分

1.监控摄像机

也就是视频信号源，有枪机、半球摄像机、红外摄像机、高速球机等，这些摄像机分别适用于不同的显示场合。

2.拼接屏，也就是显示终端，目前LCD拼接屏的使用量最大，其次是DLP，还有一些小型监控室会用到监视器，现在几乎80%的监控室都是用LCD拼接屏，因为它的分辨率、亮度、对比度等各方面的表现都非常好，同时稳定性也好，满足大部分监控室全天24小时连续开机的要求，并且售后率极低。

3.解码器

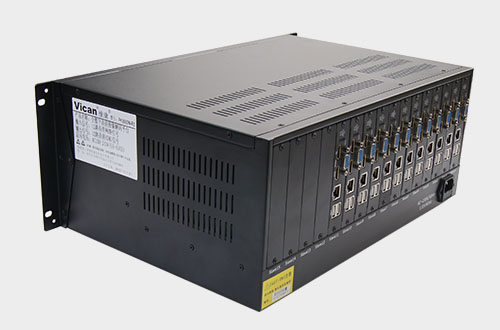

用于接收前端的高清视频码流并解码上墙，是一个控制系统，用于连接视频源与拼接屏的一个设备，并且具备多种功能，如画面分割等，根据不同的解码器其解码能力也存在差异，我公司维康PK3000型万能解码平台可以最大分割64个监控画面在一块拼接屏上，同时对于前端的监控摄像机品牌不限，可同时兼容解码。

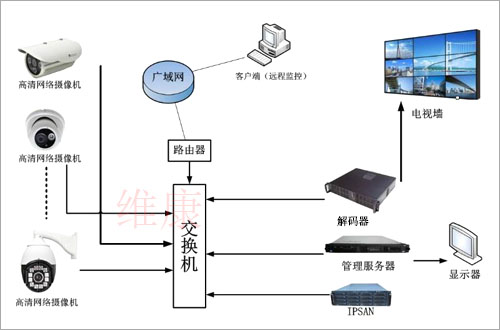

监控大屏系统拓扑图

4.连接设备

除了以上三种主要的设备，在监控显示系统中还需要一些连接设备，比如交换机、光纤收发器、硬盘录像机等，硬盘录像机用于存储视频图像，交换机用于对视频信号进行集中汇合，光纤收发器用于远距离的信号传输的信号转换。

二、设备之间如何连接

前端的监控摄像机通过网络或者光纤传输到后端的控制室，将网线或者光纤收发器的接收商接入核心交换机，交换机同时连接解码器和硬盘录像机，实现视频图像的存储与解码，解码器的输出接口接到拼接屏的接入接口，并且用网线将所有的拼接屏串联。

同时还需要将解码器的协议写入拼接屏控制软件中，这样通过大屏软件就可以直接控制解码器，使用起来非常方便。

虽然硬盘录像机也有分割功能，但是如果监控图像较多，想要任意调节和控制，那么还是解码器更为方便。

相关知识：用于显示视频监控的监视屏有哪些？
