监控上拼接屏需要什么控制设备

在一些监控室，需要把视频监控信号投到拼接屏上显示出来，这时除了前端的监控与后端的拼接屏外还需要一些传输及控制设备，这样才能组成一个综合的监控显示系统，实现信号的实时上屏显示，而且根据监控与后端控制室的距离不同所使用的设备及传输方式也存在不同，所以具体需要哪种还是要根据实际情况来决定，但是基本上都包括以下几种。

1、信号源

监控系统中的信号源主要指监控摄像机，根据不同的应用与功能主要有枪机、半球摄像机、红外日夜两用摄像机、高速球机等，这些监控摄像机的功能有很大不同，需要根据用途来决定用哪一种。比如枪机主要用于远距离监控，如交通中的抓拍，工厂内的监控，半球摄像机主要用在室内，像专卖店、商场用的较多，而球机主要用于违停抓拍等。

2、传输

主要指如何把监控摄像机所拍摄的信号传到后端的控制室，通常有网线或者光纤传输，这个根据距离来决定，如果在100米以内可以用网线，如果超过100米甚至是几公里几十公里就要用到光纤传输了，同时还需要加装收发设备，用来转换信号，其次还需要一些交换机、路由器等设备，这个都要根据监控的数量来决定。

3、解码设备

在过去通常使用视频分配器或者在监控数量不多时用硬盘录像机上屏，但是现在应用最多的是解码器，它的功能更加强大，并且支持最大64画面分割显示，这样可以保证让更多的监控信号同时上拼接屏显示，在前端监控数量较多时非常适用，并且可以通过电脑进行设置，实现任意分割及分屏显示。

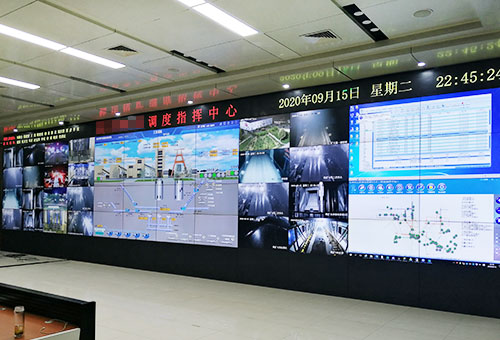

山东兖矿集团指挥大屏

目前，我公司提供一台万能解码器，支持市面上绝大多数的监控摄像机品牌同时解码，即使您的前端摄像机有多个不同的品牌，也可以同时兼容实现上屏显示。

4、硬盘录像机

硬盘录像机是一款存储设备，它前端连接的是监控摄像机的交换机，作用是用来存储监控图像，可以实现回放等功能，这也是必不可少的一个设备。

将前端的监控摄像机通过网线或者光纤传输到后端的控制室以后，连接到核心交换机，交换机的一头连接硬盘录像机用来保存图像，另一头连接解码器用来解码监控，同时解码器的输出端连接到拼接屏的输入，一般都是通过HDMI高清连接，这样就完成了一个监控上拼接屏的基本方案。

相关知识：几十公里外的监控摄像机如何把视频信号传输到大屏上？
