9块屏拼接屏接线图及方式

9块拼接屏拼接是经常用到的一种拼接方式，因为这样不仅可以保持16：9的拼接比例，而且3行3列也比较符合现在大多数房间的高度，因为普通的房间高度基本上都在三米左右，根据不同的拼接屏尺寸3行的高度约为2米左右，再加上一米的底座空间，基本上就正好吻合，比如一些企业的会议室或者展厅都是这种形式，同时9块拼接屏拼接后的实际尺寸约为150寸，用于一般的场合都可以满足人敷衍需求，所以9块拼接屏安装也非常普遍，那么它是如何接线的呢。

一般情况下，拼接屏都是应用在监控显示或者会议、展示、大数据显示等场合，大多数都是上传两种信号源，一种是监控视频信号，一种是电脑信号。

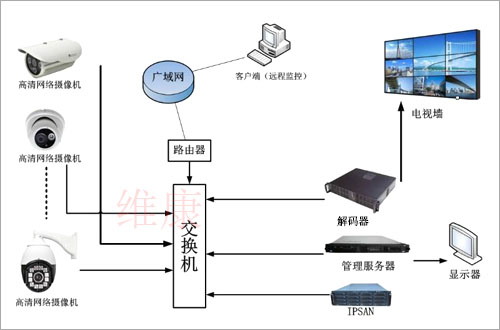

如果是监控室使用，如图所示，基本上就是从前端的监控通过网线或者光纤引入到后端的控制室，通过核心交换器进行汇总，并通过网线连接到硬盘录像机进行存储，同时再通过一条网线连接到解码器对视频进行解码上屏，从解码器中会出来9条线，通过HDMI高清线分别连接到每一块拼接屏的HDMI输入接口，同时使用网站把9块拼接屏进行串联，这样就组成了一个基本的局域网络，通过电脑就可以控制视频图像上拼接屏，并且通过软件进行分割显示等功能。

如果是显示电脑的信号，比如会议室内，有多台电脑需要同时上拼接屏，这时输入端就变成了电脑，我们只需要把电脑通过HDMI高清线接入到高清矩阵的输入端，再通过HDMI高清线分别连接到拼接屏上，同样拼接屏之间利用网线进行串联，这时通过拼接屏软件就可以进行控制每台电脑的显示位置，或者每块拼接屏显示一个电脑上的图像，或者9块拼接屏显示某一台电脑上的图像，放大至整个屏幕显示。（拼接屏怎么调成一个屏显示一个画面？）

常用的拼接屏接线方式就是以上两种，其中网线与HDMI高清线是最常用到的，当然要提前规划好是用的普通的拼接屏还是4K功能的，如果是需要4K分辨率效果，则所有的设备及线材都要配备4K的才可以，否则上屏后的图像依然是2K的。

9块拼接屏拼接作为最常用到的一种，广泛应用在中小型的会议室、监控室、展厅等场合，预算不高，安装方便，所以许多用户都会采用这种拼接，同时它的连接线路也非常简单方便，只要了解了客户的具体需求就可以设计出来一个合理的方案。
