液晶拼接屏技术方案

液晶拼接屏技术方案，在一些需要安装液晶拼接屏的场合，通常我们前期都会提前设计技术方案，对液晶拼接屏的数量、尺寸、拼缝大小以及与前端信号源的连接方式等都提前规划，然后计算出一个整体的预算及解决方案，这样可以使整个过程更加系统性、条理性。而针对不同的应用、不同的应用场景下通常液晶拼接屏技术方案也不一样，当然也有一些通用的部分，基本上硬件部分相对比较固定，软件部分会根据实际应用单独配置。

1、明确应用功能

在设计液晶拼接屏技术方案之前，我们要先明白液晶拼接屏的主要功能是什么，是用来显示什么内容，是监控视频还是电脑信号，如果是监控信号前端有多少个监控需要上屏显示，是否需要同时显示等，如果是显示电脑信号的话有几台电脑需要输入等。

方案拓扑图

2、确定液晶拼接屏相关参数

根据实际需求及安装位置的长宽尺寸，我们可以先确定需要做的显示面积，根据显示面积计算出需要用多少块液晶拼接屏，并选择相应的尺寸，比如46寸、49寸、55寸及65寸等，尺寸越大长宽越大。同时还可以根据预算以及对屏幕拼接效果的要求选择用多宽的拼缝规格，当前液晶拼接屏主要的拼缝有3.5mm、1.8mm、1.7mm、0.88mm几种，一般情况下监控显示场合用3.5mm拼缝的产品即可，如果是一些高端的会议室及科技化展厅等领域，一般都会用小拼缝的产品，如0.88mm拼缝。

当然我们还要考虑液晶拼接屏的亮度选择，是用低亮的还是高亮的，这主要取决于安装现场的采光情况，如果房间比较封闭用低亮的即可，而如果是一些大厅采光较好的情况下最好用高亮的，这样不至于屏幕反光。

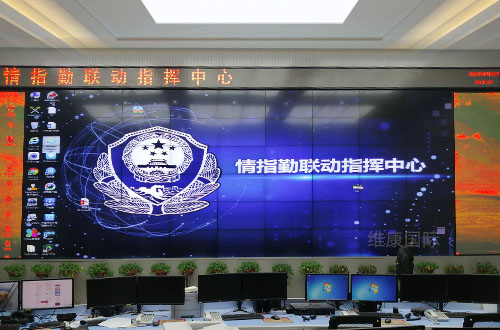

公安局指挥中心显示系统方案

3、安装方式

确定好液晶拼接屏各项规格以后，还需要确定如何对它进行安装，这个一方面取决于现场的实际情况，另一方面取决于项目周期。

如果现场的墙体能够承重，并且液晶拼接屏数量在9块以下，这时可以用壁挂安装的方式，如果超过9块可以添加前维护支架，解决后期的售后问题。如果墙体不是实体墙，那么就要采购双层支架、机柜式安装，这样受力点就不在墙上而是地面。用双层支架还是机柜一般看项目的周期，如果时间紧急那么就用双层支架，只要有材料就可以马上安装，而机柜需要定做，通常要一周以上的时间。

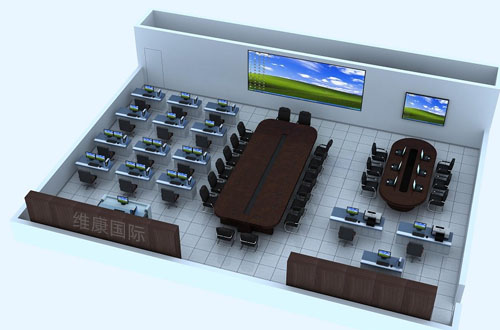

方案效果图

4、出具效果图

在定好以上内容后，我们可以要求液晶拼接屏厂家人员出具一个详尽的方案效果图，这样可以更加直观地看到液晶拼接屏安装完成后的效果，以及显示面积与现场空间的对比，包括左右剩余的空间，液晶拼接屏高度等。当然还可以出一个详细的尺寸图，可以用CAD解决，这样现场安装时，技术人员就可以按照图纸进行施工，更加方便快捷。

5、安装调试

到了现场后，首选安装的是支架，根据图纸固定好支架的位置，其次按照从下到上的顺序安装液晶拼接屏，并且调整好拼缝，并接入各种连接线后进行调试，保证信号可以正常上屏显示，如果是显示监控信号，那么还要用解码器的软件进行控制，分配各个监控视频的显示位置等。
