监控大屏幕系统集成方案

监控大屏幕指的是专业用来显示视频监控画面的显示系统，多用于一些安全管理及执法场合，像企业的生产监控、交通部门的道路指挥监控等，这都需要一个监控大屏幕来实时地展示前端的监控画面，并且可以实现录像回看等功能。然而针对不同的应用通常所使用的方案也不一样，包括硬件设备的选择以及显示功能等，这就要有针对性地了解了用户的需求及综合情况后再决定，总的来说一个完整的监控大屏幕系统包括以下几个部分。

一、前端的监控部分

首先，我们要明确知道用户的前端有多少路监控，监控的品牌、像素、数量等。监控的品牌需要与后端的解码平台相兼容，所以尽量保持一致，如若是分批安装的不同品牌的监控摄像机则一定要提前给厂家说好，以配置相兼容的解码器。监控的像素的高低不仅影响画面的显示质量，同时还影响其所占用的码流，因为监控摄像机都要汇聚到交换机中，交换机的容量是有限的，后端存储图像的硬盘录像机也是有限的，所以事先一定要弄明白。另外监控的数量直接决定后端监控大屏幕的数量，正常来说监控越多，监控大屏幕的数量就要正向地增长，考虑到显示效果，在一块屏幕内分割的画面数量也不易过多，所以只能是增加大屏的数量。

比如一个交警指挥中心与一个学校的门卫室，它们的监控数量肯定是不一样的，一个有几百路监控需要显示的地方与一个只有十几路监控的地方，其后端的设置肯定是不同的。

二、传输与解码上屏

在整个监控大屏幕显示系统的设计中，往往容易让用户忽略的一点就是监控图像如何传输到后端的大屏上，这除了涉及到硬件设备以外，还有软件的部分，其中主要的就是传输距离与相应设备的关系，如果是局域网内，传输距离在百米以内，那么相对比较简单，直接用网线传输即可。而如果是几公里甚至是几十公里之间的传输，像这种广域网的传输要复杂一些，必须使用光纤与收发设备，保证图像不丢信号，同时保证画面质量，往往需要多层交换机进行汇聚，进行集中式管理。

除了传输以外，在控制端还需要一台解码器，它主要负责把监控信号解压并显示在监控大屏幕上，它通常是连接硬盘录像机与大屏，相当于是一个中转，一般情况下当前主流的监控品牌都有自己的解码器，最好选择一个品牌的，以实现兼容。

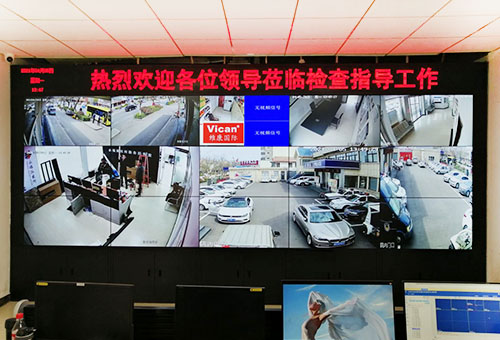

三、监控大屏幕显示平台

显示端是监控大屏幕系统的核心部分，它承担着主要的画面输出与显示，原则上前端传输什么信号它就显示什么信号，所有的功能与控制都是通过解码器实现的。关于监控大屏幕目前主要有两种，分别是液晶拼接屏和DLP，其中液晶拼接屏性价比更高，用的也最多，是目前监控显示系统的主流大屏产品，而DLP则用的越来越多，价格高性价比低是主要原因。

液晶拼接屏是一款工业级的液晶屏幕，它具有高清、高亮等一系列的优点，同时面板非常稳定支持24小时开机，它的成本相比DLP更加便宜，不过它的拼缝略宽，通常在3.5mm左右，最小的也要0.88mm。

DLP是早期应用的一款监控大屏幕，相比液晶拼接屏它的拼缝非常小，只有0.2mm，所以拼接后的整体效果比较有保证，不过DLP的价格太贵，性价比不高，同时体积也比较大，安装占用空间，而且亮度过低容易反光所以它虽然也有应用在监控显示中，但是已经不再是业内的主流。

一个完整的监控大屏幕显示系统基本上就是集成了以上三种主要部分，当然还要有软件的支持，用来控制显示方式等。
