LCD液晶拼接屏设计方案

LCD液晶拼接屏设计方案与规划，一般情况下我们在室内大屏显示应用中LCD液晶拼接屏的方案用的比较多，因为它有有着高清晰度、高对比度等系列优势，然而根据不同的功能要求与现场环境，每个安装的项目都会使用不同的设计方案，比如采用的LCD液晶拼接屏的拼接数量，以及所选择的尺寸、拼缝、面板品牌等都有所不同，另外屏幕主要用来显示什么信号源也决定了它的控制设备的不同，所以整个方案设计会从用户需求、硬件配置、软件调试等几个方面进行。

一、项目需求分析

LCD液晶拼接屏是通过多块屏幕拼接成一个大屏，并且画面显示时非常清晰，它就像是拼接大了的电视，只不过它的面板是工业级面板，更加适合长时间开机，同时它在屏幕的拼接位置还会有一个物理黑边，它现在主要用在室内场合，其中以工业监控显示、指挥调度中心、会议、展厅、大数据、融媒体等场合为主。

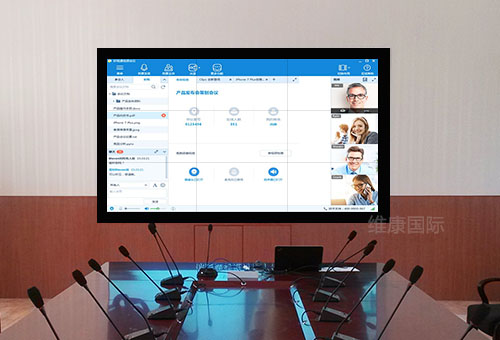

所以我们第一步要弄明白我们用在什么地方，如果是室外就不建议用LCD液晶拼接屏了，如果是室内要明白主要是用来呈现什么内容，目前80%以上的监控显示场合都会选择LCD液晶拼接屏，原因就是它的面板支持24小时开机，而这一点非常符合监控显示场合的需要。如果是用于近距离观看的一些会议室或者展厅内，用LCD液晶拼接屏也非常合适，因为它的清晰度高，画面不刺眼，所以视觉体验比较好。

二、硬件配置与设计方案

LCD液晶拼接屏的规格有很多种，其中主要区别体现在面板、尺寸、拼缝、亮度等几个方面。其中面板是LCD液晶拼接屏的核心，它的质量直接决定LCD液晶拼接屏的质量，所以我们在采购时要明确生产厂家采用的是什么品牌的面板，不同的面板在稳定性上差异还是比较大的，现在行业内比较受用户认可的面板主要有LG、三星、BOE等。

其次是尺寸，尺寸的大小主要是长宽的差别，选择哪种尺寸主要根据我们安装的位置而定，有的位置长宽适合用46寸的，有的适合用55寸的，这个不能一概而论，并没有哪个尺寸更好之说，目前在售的LCD液晶拼接屏尺寸主要有46、49、55、65四种尺寸，另一点我们要清楚，目前整个行业的主流尺寸是55寸，而且未来会朝着大尺寸化发展。

另外拼缝是LCD液晶拼接屏的一项非常重要的参数，它指的是两块LCD液晶拼接屏在拼接后两屏之间的边框相加后的距离，专业上叫拼缝，通常在几毫米宽，拼缝的存在一定程度上会影响观看的效果，原则上来说拼缝越小是越好的，不过价格也会越高。如果是一些监控显示场合我们不建议用太小拼缝的产品，用一般的3.5mm拼缝的就足够使用了，而如果是一些室内的会议室或者大数据显示场合，我们还是建议尽量用小拼缝的，如0.88mm液晶拼接屏等。

另外我们还要关注一个亮度参数，虽然现在大多数情况下在售的LCD液晶拼接屏都是以低亮为主，但是在一些采光非常好的场合我们还是要用高亮的，这样做的目的是为了防止屏幕反光。

三、安装方式设计

在设计好产品方案后就要涉及到安装的设计了，现在LCD液晶拼接屏的安装方式有多种，选择哪种主要根据现场的环境决定，如果是承重墙，那么可以壁挂也可以用支架安装，如果不是承重墙那么就不能用壁挂了。用哪种安装方式一般都要通过前期的现场勘察来决定并且与用户协商安装距离与空间设计等。

四、软件调试方案

根据用户的显示需求，我们在后端还要配置相应的控制系统，比如用于监控显示时，要配置解码器，如果是一些指挥中心还要增加外置处理器等，而如果是用在会议场合主要上传电脑信号那么就用矩阵等产品。

另外，不同的LCD液晶拼接屏厂家还会有相应的软件，用来控制大屏的显示方式与功能展现等，这个都要安装在相应的控制电脑上，通过后台的运行来实现控制。

一个完整的LCD液晶拼接屏设计方案不仅需要硬件与软件的协调，同时还要明确用户的具体需要，包括显示用途以及想要实现的功能等，以此再进行全面的设计，以达到更好的视觉体验及显示效果。
