调度指挥中心展示系统大屏幕显示方案

调度指挥中心展示系统是一些大型的远程监控指挥平台打造的一个可视化大屏幕显示系统，在一些110公安执法、交警交通管理、企业生产指挥等领域用的比较多，通常这种指挥中心面积都非常大，会接入各种信号集中显示出来，所以在前期的设计规划时要有一个明确的解决方案，对信号源、大屏幕展示系统、控制处理等进行详细地规划，保证信号的流畅运行与显示，所以整个调度指挥中心展示系统是一个个性化的定制系统，需要针对不同的应用场合，不同的需求设计不同的方案。

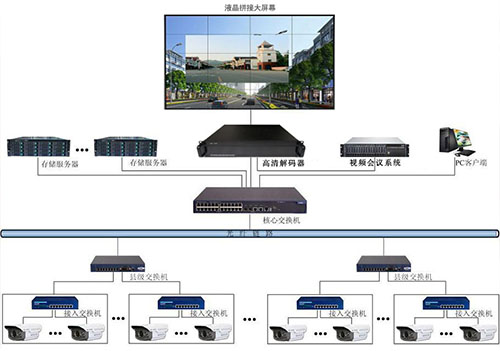

我们首先要知道一个整体的连接方案，前端的监控信号通过远程传输后汇集后调度指挥中心内，通过核心处理设备实现信号的解码与分配并传输到大屏上展示出来，而大屏幕端又有多种技术可用，不同的技术显示效果有很大差异，功能也不同。

一、前端的监控信号及传输

一般情况下调度指挥中心展示系统都有监控信号及显示，还有一些会同时输入电脑信号及一些大数据等内容，所以首先我们要知道前端总共布置了多少个监控摄像机，分别是多少万的像素，支持的协议是哪种，这关系到它传输所占用的空间大小以及后端硬盘存储的配置，并且要配置好相应的交换机等。一般情况下这种远程传输都会用光纤加光端机传输的方式接入到指挥中心内的机房。

现在监控摄像机的品牌众多，不过从功能性上来看大多分为枪机、球机等，另外需要夜视功能的还要加红外功能，现在大部分的监控摄像机已经普及了200万像素，都是数字摄像机为主，清晰度越来越高。

二、中间的控制处理设备

一般情况下调度指挥中心展示系统的控制处理设备有两种，一种是传统的集中式处理，还有一种是分布式处理。它们共同的任务都是把信号进行处理并显示到大屏幕上，并且实现一些信号的切换及多功能显示。

传统的集中式处理就是利用一台外置拼接处理器，把前端的信号都接入到这台设备上，再由这台设备传到大屏幕上，不过这种方式有一种缺陷那就是一旦这台处理器出了问题就极容易导致整个系统崩溃不能用，严重影响用户的使用。

所以我们推出了一种分布式处理系统，它不再是一台设备，而是在前端的信号部分就加入了许多个节点设备，在后端又加入了许多输出节点设备，相当于每个信号都是独立的，相互不受影响，并且还可以实现信号的共享，多地区之间可以同时调取图像，不同的指挥中心及会议室都可以随时调取。

三、大屏幕显示系统

大屏幕是整个调度指挥中心展示系统的核心显示端，它承担着主要的画面输出，目前有三种产品可用，分别是液晶拼接屏、DLP、LED显示屏，这三种产品均有应用，各有优缺点，整体来看，液晶拼接屏更加适合用于监控数量较多的场合，而且性价比高，而LED显示屏也有无拼缝这一巨大的优势，全屏显示效果好。

液晶拼接屏是一款专业的监控显示设备，它的面板非常耐用，可以达到全年不关机运行的情况，并且售后极少，它的优势是高清、高亮、高对比度，只不过它在屏幕的拼接处会有一个几毫米的拼接缝隙，对整体的显示效果会略有影响，不过由于它的价格低，运行稳定所以现在调度指挥中心展示系统用的非常多。

DLP同样是一款专业的监控显示大屏幕，相比液晶拼接屏来说DLP的拼缝更小，所以整体性更强，但是它的价格贵，而且亮度低，所以现在用的并不是非常多，性价比一般。

LED显示屏多用在广告宣传场合，不过一些调度指挥中心展示系统也会用到LED，特别是LED小间距的产品，这是因为LED在拼接时没有像液晶拼接屏和DLP那样的拼接缝隙，整个大屏幕在显示图像时没有影响，整体性更强。
