液晶大屏显示系统设计方案

液晶大屏显示系统指的一种通过液晶显示屏拼接而形成的一个大屏幕，这种产品也称为液晶拼接屏，通常用在一些室内的视频监控显示平台、指挥调度显示系统、视频会议及展览展示平台等，已经成为了一种主要的室内大屏显示系统方案。

然而不管液晶大屏显示系统是应用于哪种显示场合，基本上都由固定的几个部分组成，在前期都需要规划设计方案，并且根据用途搭配不同的控制处理系统，同时还要考虑客观存在的条件，比如安装环境，房间的长宽高等，这都直接影响着液晶大屏显示系统的面积以及安装方式等，而根据它的主要应用来看，仅从信号源方面来看，无非就是传输显示监控信号和电脑信号，所以在设计方案时也可以同时进行规划，只是在搭配控制处理系统时有所区分即可。

液晶大屏显示系统的三个组成部分包括液晶大屏、控制处理设备、信号源三个部分。

一、液晶大屏

液晶大屏是整个大屏显示系统的核心，也是重要的组成部分，它是由一块块的屏幕拼接起来的，一块大屏的尺寸在55寸左右，外观类似于电视，只不过它具有拼接功能，同时它的面板也是工业级的，能达到连续开机的要求。

目前液晶大屏的面板基本上都是使用LG或者京东方的，在国内组装进行生产后销售，所以整机品牌都是国产品牌，根据它的规格其主要参数包括尺寸、拼缝、亮度等多个方面，尤其以拼缝比较重要，拼缝指的是两块大屏在拼接后边屏与屏之间的边框的宽度，基本上都在几毫米以内，目前比较小的可以做到0.88mm，拼缝越小相应的其拼接后的整体显示效果越好，越适合用于全屏显示。

此外根据信号源的数量以及安装位置的长度和高度也会影响液晶大屏的数量，比如在监控信号比较多的情况下，通常就会相应地增加大屏的数量。

二、控制处理系统

信号源是什么直接影响控制处理系统用哪种，如果说前端的信号主要显示的是视频监控信号，那么控制处理系统则主要使用的是解码器，根据交换机的数量以及液晶大屏的数量会配置不同输入与输出接口的解码器。这里需要注意的是解码器的品牌最好与前端的监控的品牌一致，这样有利于兼容，实现顺利解码。

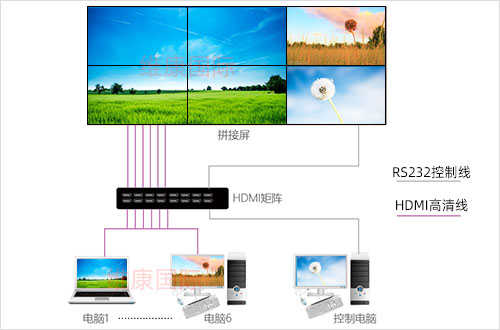

而如果信号源是电脑信号，那么可选择的控制处理设备就比较多，像分配器、矩阵、外置拼接处理器都可以使用，区别就是功能不同，选择使用哪种主要看前端的电脑的数量。如果是一台电脑那么通常用分配器即可，如果有多台那么可以用矩阵，外置拼接处理器的功能更加强大，可以实现画面漫游、跨屏叠加等。

三、信号源

液晶大屏显示系统的信号源主要就是监控信号和电脑信号，比如有些大型的指挥中心，可能监控距离控制中心的距离是几公里甚至是几十公里，有的还要把几百公里外的信号汇集到一块集中展示，这都需要完善的技术方案来解决，它直接影响其它一些设备的使用，比如交换机、硬盘录像机等。

第二种信号就是电脑，这个连接就比较简单，通常电脑都是安装在控制室内，通过高清线把电脑接入相应的控制处理系统，再通过高清线连接液晶大屏，这样就组成了一个完整的液晶大屏显示系统。

相关知识：指挥中心大屏显示系统解决方案
