三星拼接屏调试教程及步骤
三星拼接屏有着一整套的调试教程，其调试安装的步骤涉及到硬件与软件两个部分，作为行业内主要销售的一款面板，三星拼接屏的应用面非常广，凭借着良好的显示效果与高强的稳定性成为了用户非常依赖的一款产品。
一般情况下，生产厂家都会安排专业的技术人员上门进行安装与调试工作，每个厂家也都有自己的一套调试教程，包括拼接屏软件也都是自己研发的，相应的产品需要与软件相匹配，一般情况下我们在调试前还有两个步骤，一是设计方案，二是安装，最后才是调试。在前期，一般都是与用户进行需求的沟通，根据现场环境及安装究竟以及用户的显示内容等具体情况设计使用哪款三星拼接屏，哪个尺寸及拼缝规格，用多少块拼接等，并且确定好安装的方式。
其次是安装屏幕，在前期确定好安装方式后技术人员到达现场就进行支架的组装与屏幕安装，目前主要的安装方式包括机柜、落地支架、壁挂等几种，在与用户确定好安装位置后就可以现场组装支架了，并依次把三星拼接屏安装好。通常各拼接屏之间都要通过网线进行串联好，并且其中一块屏通过网线与矩阵连接，通过RS232与控制电脑连接，就组成了一个基本的连接。
一：ID设置
在调试三星拼接屏时，首先在控制电脑上安装上相应的大屏软件，并输入相应的密码先进入地址设置并获取序列号，这时会对我们已安装的拼接屏进行编号，比如1号屏、2号屏……等。
二：通讯设置
其次是选择正确的通讯端口号，然后打开串口通讯点击连接串口，串口连接后，控制软件左下角会提示 COM 口打开。系统才能正常工作。可以设置打开程序时自动打开串口。
三：拼接配置
用户名称： 定义用户操作界面的用户标题显示，您可以根据需求自由更改拼接形式：选择和您的屏幕墙一致的拼接形式，如 3X3 ,4X6 等
用户标志图片：定义用户操作界面的用户图片显示，您可以根据需求自由更改点击确定，上述定义将被保存。
四：矩阵设置
三星拼接屏选用使用矩阵的型号和调试教程是大屏位置对应的矩阵输出通道。例如：大屏第一块屏对应矩阵第一通道输出，以此类推矩阵厂家选择：根据现场来选择相对应的信号矩阵和类型。矩阵起始地址：部分矩阵用不到此功能，一般都不用设置。矩阵地址是用来设置矩阵地址，如果地址不知道，请联系矩阵厂家响应时间：即矩阵和拼接器命令之间的时间。间隔时间： 即矩阵命令之间的时间

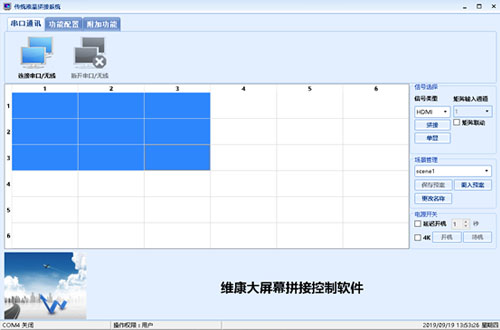

五：拼接操作
1.首先鼠标移至(1,1)坐标方框格，按下左键，然后保持按下状态，鼠标移至（3，3）坐标方框格，然后松开左键，蓝色区域即选定拼接区域。
2.确认信号为“HDMI”，矩阵通道为“1”，点击 “拼接”按钮。（在串口打开的状态下有效） 系统即可响应并执行拼接操作。

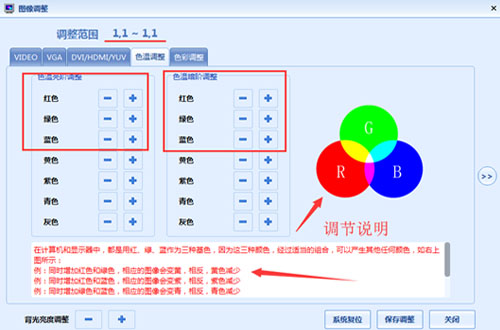

六：图像调整
对于 DVI/HDMI/YUV 信号，三星拼接屏主要是调整亮度、对比度和水平位置三个参数，其中亮度主要是调节屏幕图像的亮度，对比度是调节屏幕图像的明暗对比。水平位置是调节屏幕图像显示的水平位置垂直位置与屏幕图像显示的垂直位置。另外还需要调节色温，也就是我们常说的色差调整，因为每块三星拼接屏在出厂时颜色都是不一样的，所以需要后期通过技术人员的调试让其尽量一致，不过三星拼接屏在白平衡方面的表现属于拼接屏种类中比较好的了，所以也无须过于调试。
七：用户管理设置
设置管理员与操作员的操作权限，防止出现图像调整等错误操作，只需要在管理员配置中设置密码即可。
八：开机设置
可以设置开机LOGO显示与不显示等。
九：定时设置
自动设置大屏的开关机时间，前提是必须在控制软件能控制大屏的情况下。在能实现定时开关机。
十：字幕设置
可以根据不同的客户的需求，来编辑不同的字幕。编译成功后打开字幕。把字幕拖动到大屏上即可。 使用字幕功能大屏的信号源必须是控制端的电脑，可以多开三组字幕。
三星拼接屏调试教程主要就是以上十步，当然还有其它一些程序，只不过不是非常重要，如果是我们用户来说只需要了解即可，因为专业的技术人员都会调试好并交接给我们使用的方法，一些不经常用到的不需要调整，只需要记住常规操作即可。
