拼接屏怎么连接监控摄像头，监控图像怎么上大屏幕

拼接屏是当前主要的一种显示监控的大屏幕产品，那么拼接屏怎么连接监控摄像头呢，如果有多个监控图像怎么投到大屏幕上，其实这都要涉及到一系列的安防监控的知识，需要有懂计算机，有安装监控的安装经验以及拼接屏的调试经验。其实现在提供拼接屏生产的厂家都会提供相应的技术服务，我们用户也无须担心，因为在前期设计监控显示方案时，通常都会考虑用户的需求，以及前端监控摄像头的数量，根据用户想要实现的功能与传输距离等客观因素确定用哪种解码控制设备，保证监控图像顺畅地投到大屏幕上显示出来，并且方便调取录像与实时显示功能。

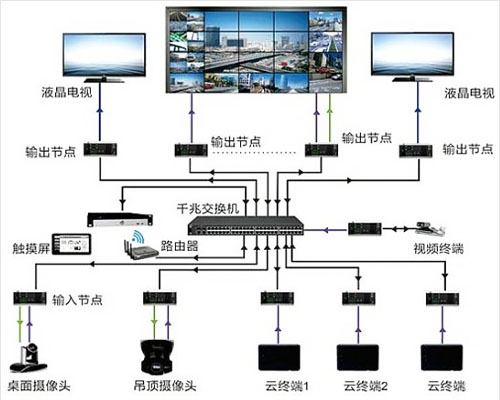

在一个完整的拼接屏监控显示系统中，主要的硬件组成部分包括拼接屏、监控摄像头、解码器、硬盘录像机、交换机、光纤收发器等设备。把拼接屏连接到监控摄像头时需要通过多种设备与线缆的串通，这样才能实现监控图像上大屏显示，具体连接示意图如下：

首先，从前端的监控摄像头开始，根据不同的功能不同的安装场合，监控摄像头的种类也不同，有枪机、球机、半球机等，并且根据像素的不同还分为100万像素、130万像素、200万像素等，过去还有模拟监控，不过随着用户对清晰度的要求越来越高，现在已经普及了网络数字监控，目前行业内主要使用的监控摄像机有海康、大华、宇视等品牌。

从监控摄像头拍摄了图像后需要通过网线或者光纤进行传输才能在拼接屏上显示出来，用哪种传输方式主要根据传输距离，如果超过100米那么就需要用光纤传输，这时还要配合光纤收发器来进行图像的收集与接收，同时把多个监控摄像头所拍摄的画面根据码流的大小集中到某一个交换机上进行图像的集中处理，并且于汇集到中控室的核心交换机上，这样就完成了监控图像的传输与整合。

监控图像到了后端以外，首先要接入的是解码器，其次是接入硬盘录像机。接入解码器的功能是把所拍摄的监控图像进行解码后投到拼接屏上显示出来，保证图像的格式与清晰度，因为为了降低码流的大小在传输时图像都是经过压缩的，所以到了后端的控制中心，就需要重新利用解码器把图像解码出来，并且通过解码软件可以实现任意分割等显示功能，这种功能在监控摄像头的数量较多时经常用到，比如我们前端有100个监控点，而拼接屏只装了9块，这时就要用到单屏12分割，这就是解码器实现的。

硬盘录像机的功能主要是存储监控图像，通常会配备几个容量比较大的硬盘，把监控图像存储在里面，并且会自动替换，如果我们想要调取监控时就通过电脑操作从硬盘录像机里调取即可。

最后就是把解码器出来的高清线接入到拼接屏上，一般一条线对应一块拼接屏，同时把拼接屏之间用网线进行串联，这样就可以通过控制电脑利用解码软件对整个图像的显示进行控制，实现监控图像上大屏幕显示的功能。所以说整个监控连接摄像头的功能是由多个设备连接的，并且由控制电脑实现总的控制，每个设备都承担某一项功能。拼接屏的功能是显示监控画面，监控摄像头是拍摄，硬盘录像机是存储，解码器是解码图像并实现显示功能等等。我们在设计方案时需要统筹考虑所有的客观条件及显示需求，再配置相应规格的硬件设备这样才能实现一个完整的监控显示平台。

相关新闻：如何把不同地方监控连接到拼接屏
