LED拼接屏之间的连接线用哪种，拼接屏用什么信号线连接
在LED拼接屏显示系统的组成中，除了硬件设备以外，还会用到一些连接线以及信号线，包括LED拼接屏与LED拼接屏之间的连接，还有拼接屏与其它设备的连接线，这些线材的作用是保持信号的传输，而根据输入接口与输出接口的不同，所使用的连接线也不一样。一般情况下，在LED拼接屏显示项目中，经常用到的线就三种，一种是信号线，一种是网线，还有就是电源线，其中信号线又根据接口的不同包括HDMI高清线、VGA线、DVI线等等，由于现在大多都普及了HDMI高清接口，所以现在用的比较普遍的信号线是HDMI高清线，它最大支持4K传输，可以有效保证图像的清晰度。

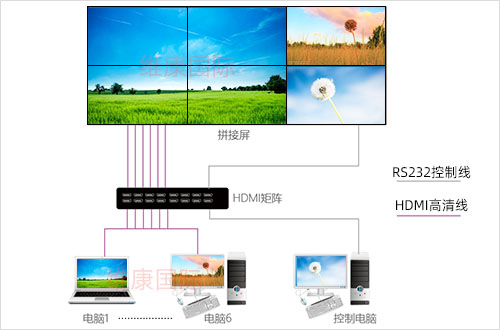

然而，根据LED拼接屏的用途以及所使用的设备不同，它的连接线也不一样，我们以一个常用的会议室大屏显示系统为例说明。
硬件设备：3*4拼接的LED拼接屏、4进12出的HDMI高清矩阵、4台输入电脑。
线材：HDMI高清线、网线、电源线、RS232控制线。
我们从输入端开始，4台输入电脑分别通过HDMI高清线与矩阵的输入接口相连接，其中控制电脑再通过RS232线与矩阵的RS232输入接口相连接，实现软件的控制功能。
在控制端，4进12出的HDMI矩阵，4个输入接口连接了电脑，另外12个输出接口使用的依然是HDMI高清线分别连接12块LED拼接屏的输入接口，实现信号的传输，并且再使用一条RS232控制线从输出端引出连接到某一块LED拼接屏的输入接口上。
在LED拼接屏之间还需要进行连接，由于是12块拼接屏，所以它们之间也必须建立连接，这时主要用的是网线进行串连，让屏与屏之间可以实现拼接的功能，这样可以全屏或者跨屏拼接显示某一台输入电脑上的画面。同时每一块LED拼接屏还要通过电源线与电源接口相连，这样就完成了整个拼接显示系统的线路连接。
在LED拼接屏显示设备之间的连接中，用哪种高清线取决于我们的设备是什么接口的，比如用的是外置拼接处理器时，这时就要用到DVI高清线，再输入到LED拼接屏上时，还要进行信号的转换，我们可以加一个信号转换设备，因为现在LED拼接屏基本上都是HDMI接口的，如果控制设备是DVI接口就必须要转换才行。
一般情况下，我们在采购LED拼接屏时，厂家都会搭配相应的连接线，这时我们只需要告诉厂家的技术工程师我们的输入端与输出显示屏的距离即可，最长不要超过30米，因为传输距离太远会导致丢失信号或者卡顿等现象。所以前期我们在设计方案时一定要与LED拼接屏厂家的技术人员沟通好，根据显示的内容配置相应的设备再搭配相应的连接线。
