拼接屏如何设置信号输入，拼接屏信号源如何切换

在拼接屏显示系统中，如何设置信号输入与切换信号源是一个非常重要的工作，也是每个拼接屏显示应用中必须要做的内容。一般情况下，用于拼接屏显示的信号源主要有两种，分别是监控视频信号和电脑信号，如何把前端的信号源传输到拼接屏上并且实现多个信号源的切换以及各种显示功能，这需要一系列的硬件以及软件实现，同时还需要专业的技术人员进行调试，那么应该如何设置呢？

首先我们要知道，一个拼接屏显示系统的组成主要有三个部分，分别是信号源、中控系统、拼接屏，而信号源不同，其所使用的中控设备也不同，同时也决定了它的设置方法与切换形式，包括显示功能等都不一样。所以我们将分开来说明，分别是在显示监视视频信号时与显示电脑信号时如何进行设置。

一、视频监控信号的设置与切换方法

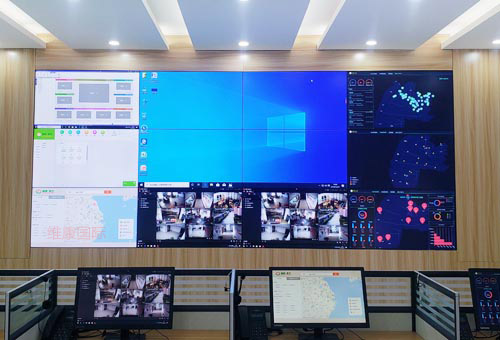

如果是一些监控室或者指挥调度中心拼接屏显示系统，那么前端信号源主要就是视频监控信号，这时需要根据监控的数量匹配相应的交换机与硬盘录像机，再根据相应的输入接口配置解码器，而我们设置监控信号源的方法主要是在解码器的软件后台设置。

解码器的功能是把前端所传输过来的视频信号解压后投到拼接屏上显示出来的一种设备，它兼备有矩阵的功能，可以实现单屏内多个监控画面分割显示，单屏显示等功能，通过软件可以设置让某一路监控信号显示在某一块拼接屏上。

我们只需要在控制电脑上安装上相应厂家的解码器软件，登陆后台后就可以进行信号源的设置。

二、电脑PC信号的设置与切换方法

如果是一些会议室或者展览展示场合使用的拼接屏显示系统，那么前端的信号源主要就是电脑，也就是放大显示电脑上的图像，并且还支持前端有多台电脑同时输入显示，实现信号的切换及放大缩小显示等功能。

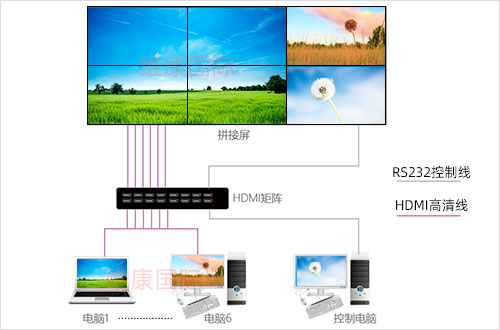

在这种情况下中控系统常用的设备有分配器和矩阵两种，如果前端的电脑只有一台需要输入，那么只需要搭配一台一进多出的分配器即可，而如果前端是多台电脑，这里就需要切换显示，比如把某一台电脑上的图像放大至某几块拼接屏上显示，某一台电脑上的图像只在一块拼接屏上显示等，这时就要用到矩阵设备，利用它来实现信号的切换功能，它支持多路输入多路输出，比如前端是4台电脑，后端是12块拼接屏，那么通常配一台4进12出的HDMI高清矩阵即可，它的前端连接电脑，后端连接拼接屏，通过控制电脑与软件实现各种信号的设置与切换功能。

所以说拼接屏的信号输入设置是通过相关的控制设备与软件共同实现的，而不同的控制设备所实现的功能也不同，在信号源不同的情况下，设置信号输入的操作方法也不同，只要我们先弄明白我们的拼接屏的用途，再选择好相应的控制设备，通过在控制电脑上安装相应的软件就可以实现信号源的输入、切换等功能。
