监控如何连接显示屏，电脑显示屏怎么调出监控画面

现如今通过监控打造的安全管控系统已经非常普及，通过监控连接显示屏，实现实时的显示监控画面并且在需要回看录像时方便通过电脑显示屏调出监控画面，这都需要一个完整的硬件搭配与连接，实现整个监控平台的运行。

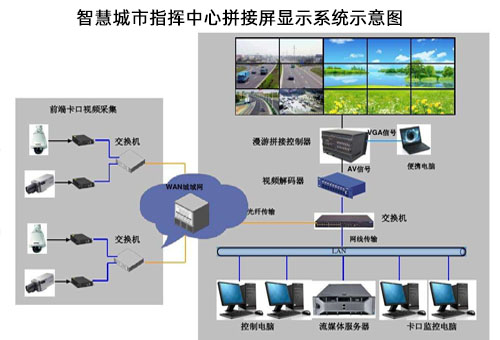

首先我们要知道的是一个监控显示屏运行系统包括哪几个组成部分，除了用来拍摄视频的监控摄像机与后端显示监控画面的显示屏以外，还包括用来解码的解码平台，用来存储图像的硬盘录像机，用来汇集图像的交换机以及控制电脑，除了这几个主要的设备以外，还有光纤传输设备与解码软件等，其整体的连接图如下图所示。

前端的各种类型的监控摄像机通过光纤网络传输到核心交换机上，交换机通过路由器连接广域网并接入远程客户端，同时把交换机分别与硬盘录像机连接用来存储监控画面，与解码器连接实现监控上屏显示，同时会在硬盘录像机上接入一个电脑显示屏，用来实时地小屏观看图像的显示方式，比如分割数量，调整监控画面的布局等。同时解码器上出来的监控画面可以实时地投到显示大屏上，实现即时显示功能。

所以监控连接到显示屏是通过多种设备联合实现的，交换机、解码器是主要的两个设备，它们都是通过网线相连接的，当然控制监控画面如何显示的关键还是在电脑显示屏上安装一个相应的解码软件，在软件的后台进行设置。

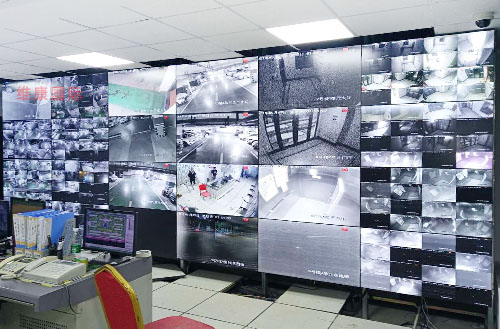

一般情况下，在监控室除了主显示屏以外，还有一个电脑显示屏，它通常安装在操作台上，用来预存安置解码软件与大屏软件等，如果要调出监控画面首先通过它显示出来，具体的工具是在解码器软件后台实现的，在后台会有一些分割显示方式等，直接把相应的监控信号拖动到某一个显示屏的位置，并且选择分割形式即可。

在监控连接显示屏的过程中，除了以上几种常见的设备以外，它的连接线就是网线与高清线，这里需要注意的是我们的显示屏用的是哪种大屏幕，这也决定了监控画面的显示方式，当然整个监控显示系统的核心中控设备还是解码器，它的软件决定了调取画面的数量与显示位置等，实现监控信号的切换功能。
