拼接屏视频处理器的作用,视频拼接处理器怎么连接

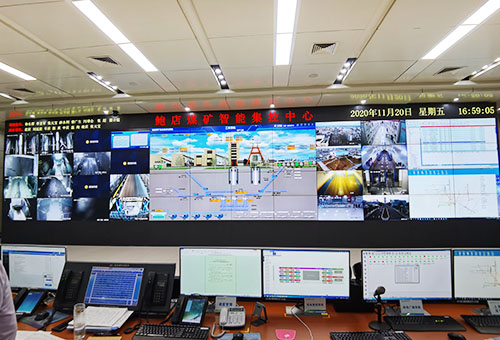

拼接屏视频处理器有什么作用,在拼接系统的组成中怎么与其它设备相连接,整个的连接线路以及设备的组成其实都是要根据信号源的种类与数量而不同的。其实,在拼接屏的控制系统中,视频拼接处理器并不是非常常用的一种,它只有在一些大型的指挥调度中心,有着特殊的显示需求的场合才会用到,一般情况下的监控室或者会议室,在拼接屏的控制中基本上用一个解码器或者矩阵即可解决信号的输出显示问题。但是如果用户前端的信号源即有监控信号还有多台电脑信号,同时又想实现一些复杂的显示功能,比如叠加、漫游显示等,这时只能用到拼接屏视频处理器,通过它的作用来实现。

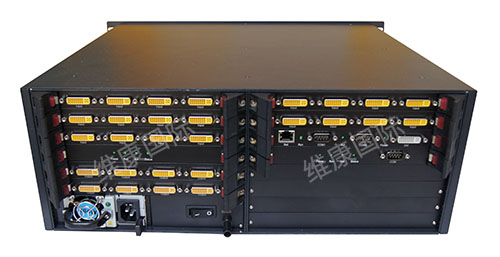

拼接屏视频处理器也称外置图像拼接处理器,是一种专业用于LCD拼接屏和LED显示屏等大屏显示系统中的控制设备,它的接口通常是DVIHDMI的高清口,支持自定义增加减少接口数量,采用先进的嵌入式硬件结构组成,工业级的机箱,并且有双备份冗余电源,整个设备采用全模块化设计,支持热挺拔,提供自我诊断和检测功能。


拼接屏视频处理器的作用是支持多种信号源同时输入并切换,同时实现单屏、混合拼接、漫游、叠加、画中画开窗显示等功能,比如它的单屏最多可以同时显示16个窗口,可以在底层画面上再开一个窗口,实现多画面同步显示的功能。

 拼接屏视频处理器的作用,视频拼接处理器怎么连接

另外,如果我们想要实现4K高清或者点对点显示功能,比如一些大数据显示场合,这时控制系统也多使用视频拼接处理器,它可以搭配分布式节点设备实现远程数据管理与信号切换显示等功能,功能十分强大。

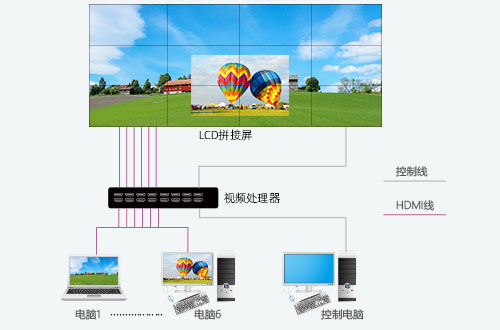

在系统的连接中,视频处理器处于拼接屏和信号源之间,前端可以是远程监控视频信号,也可以是控制室的多台电脑,通过交换机进行连接,由网线连接到视频处理器中,当前也可以用网线连接解码器和矩阵,所有的信号源都连接到拼接屏视频处理器的输入接口上,从拼接屏视频处理器输出接口引出网线全部与拼接屏相连接,并通过电脑进行控制,我们在电脑上安装好相应的控制软件,从后台登陆即可进行控制,实现对信号的切换以及各种拼接功能的实现。比如我们可以把某一路信号全屏显示,同时又拖拽一路信号跨屏漫游显示,这都是软件预置的功能,可以直接就能实现。

一般情况下只有一些即有监控视频信号,又有电脑信号的拼接屏系统中,才会用到视频拼接处理器来控制,它的作用就是集成多种信号,并且实现其它控制系统所不具备的叠加、漫游、画中画显示等功能,在连接中也多是通过网线和高清线与电脑、拼接屏、信号源等设备连接。

相关新闻:拼接屏处理器一定要吗?拼接处理器工作原理是什么
