大屏拼接控制系统分类，大屏控制系统组成方案

大屏拼接控制系统分类有几种，它由哪几部分组成，这在设计大屏拼接显示方案时通常要首先考虑到，选择控制系统的依据主要根据大屏的类别以及信号源种类及数量来决定。比如后端的大屏是LCD拼接还是LED拼接，这直接影响大屏拼接控制系统的选择。而前端的信号源是视频监控信号还是电脑信号，以及电脑的多少也会影响控制系统。

目前，根据功能的不同，大屏控制系统主要有四种分类，每种控制系统的组成也是不一样的，不过大多都是采用的HDMI输入输出接口，接下来我们主要根据应用场景与功能来逐个分析。

一、分配器组成与应用方案

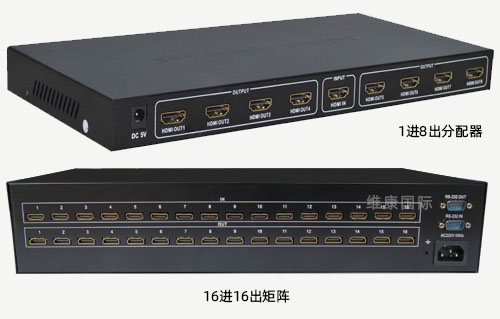

分配器是一款基础的大屏拼接控制系统，通常是HDMI接口，主要用于前端是LCD大屏拼接时，它主要用在一台电脑输入，多台LCD大屏拼接显示时，主要负责把电脑上的图像放大全屏显示。由于它只支持一台电脑信号源输入，所以使用率并不高，只有一些会议室才会用到，不过它的价格也比较低，是一种比较基础的控制系统。

二、矩阵控制系统方案

如果我们的输入电脑有多台时，这时用分配器作为大屏拼接控制系统就不符合要求了，这时就要一台有多路输入接口的矩阵来控制，它支持多台电脑同时输入并且分别切换显示到大屏上，实现多画面同时显示的功能，不过矩阵也只能是应用在LCD拼接中。

三、外置拼接处理器组成方案

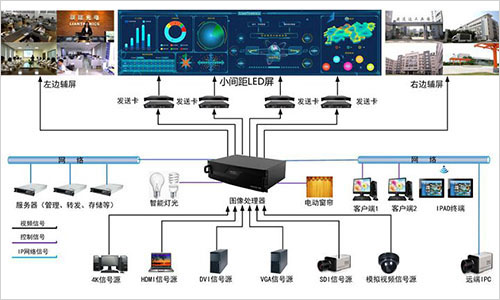

如果是用于LED显示屏或者DLP拼接屏时，由于它们自己没有拼接功能，所以这时需要一个外置拼接控制处理器来实现画面的拼接，它具有拼接、多信号输入等功能，并且还支持更多的显示功能，比如分屏、叠加、漫游、画中画显示等，并支持4K显示与远程分布式管理，功能十分强大，它的组成也是由机箱板卡等硬件，接口可以是HDMI也可以是DVI。

四、解码器

还有一种专业用于视频监控显示系统的大屏拼接控制系统，它前端接交换机信号，后端接各类大屏，它主要负责解码视频图像，并且有效地控制与切换监控信号的显示大小及位置，实现画面分割显示等功能，并且最大可以实现64画面分割显示。

行业内的大屏拼接控制系统主要就是以上四个分类，它们的组成也不同，使用哪种控制系统主要就是看我们用的哪种大屏拼接技术，以及前端的信号源是监控信号还是电脑信号等客观因素，以此再来确定具体使用多少个输入与输出接口等。
