拼接屏技术方案，拼接屏方案设计

室内的拼接屏技术方案如何设计，在一些监控显示系统或者会议显示系统中，拼接屏凭借着高清显示的优势以及更加柔和的亮度与色彩成为了主要使用的一种大屏设备，然而关于拼接屏方案也会根据不同的用途、不同的应用场合而单独进行设计，所以并没有一个统一标准的方案。比如我们用于监控显示的方案与用于会议显示的方案是完全不同的两种硬件配置方案，特别是涉及到中控系统及信号的切换。即使是用途一样，但是由于电脑等信号源的数量不同，拼接屏技术方案的组成也是不同的。

一般情况下，我们首先都要明确自己的显示需求或者是用途，厂家的技术人员会根据需求设计相关的方案，包括硬件及软件等。

拼接屏是一种专业用在室内大屏幕显示场合的产品，它就是一种工业级的液晶屏，只不过它具有可拼接的功能，所以可以组成一个大尺寸的屏幕，它的特点是工业级的面板，稳定耐用，支持全天连续开机运行，同时具有高清、高亮、高对比度等优势，所以拼接屏成为了室内主流的一种显示方案，主要用于监控显示、会议显示、展厅、大数据等显示场合。

基本上，拼接屏主要用于展示的内容多是两种信号源，一是传统的监控视频信号，二是电脑信号，我们在设计方案时主要围绕着信号源的分类来进行设计。

一、显示监控信号的方案设计

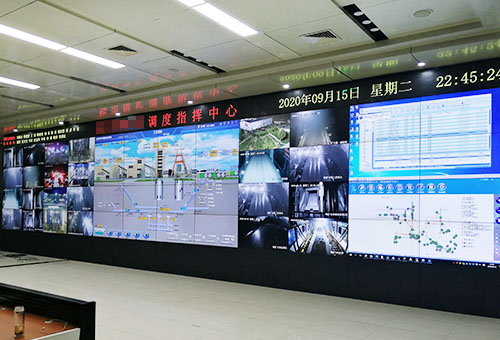

如果拼接屏主要用来显示视频监控信号，那么涉及到解码，所以在控制系统的组成中就要用到解码器，除非是监控数量特别少可以通过硬盘录像机投屏，一般情况下都要配解码器。这时我们首先要考虑的是前端的监控一共有多少个，所有的这些监控点传输到监控室以后通过交换机进行交换，再把交换机分别与解码器和硬盘录像机进行连接，解码器直接连接拼接屏，实现信号的即时显示，硬盘录像机负责存储图像，方便后期查看录像。

这里需要注意一点那就是前端监控摄像机的品牌会影响解码器的选择，最好是统计品牌或者选择万能兼容解码器，另外，如果监控数量过多，这时还会用到分割画面的显示功能，比如在一块拼接屏里面分割成4画面、9画面显示等，这种分割方案主要依据的是监控画面的数量以及拼接屏的数量，根据此因素进行分配画面。

二、显示电脑信号的方案设计

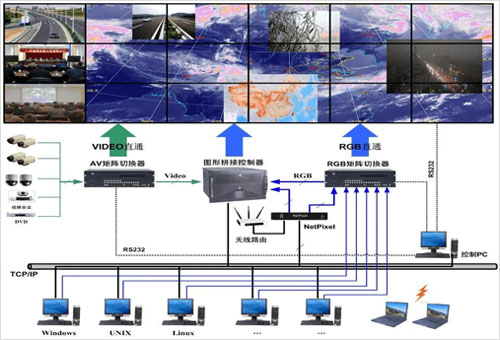

如果拼接屏是用于会议室或者大数据等信息的显示，那么这种情况下整个拼接屏技术方案的核心是围绕着电脑信号控制的，只不过有的情况下只有一台电脑，而有的情况下有多台，在有多台电脑的情况下需要用到切换信号的控制设备，比如矩阵或者图像处理器，这时就要根据电脑的数量及拼接屏的数量决定用几路的，也就是输入与输出的接口数量。

在确定了拼接屏以及中控设备以后，就要通过连接线把信号源与其相连接，实现整个系统的联动，这些部分拼接屏技术方案中不会体现，一般就会配一些线材等，当然软件也要安装在控制电脑上，技术人员可以在后期设计完成，而这一切都要在前期做拼接屏技术方案时做好统一设计。
