NVR与拼接屏解码器如何连接，多个NVR和解码器怎么连接

NVR是网络硬盘录像机的简称，其中，NVR与拼接屏、解码器连接在一起共同形成一个监控显示系统，根据前端监控视频点的数量的多少，后端监控室内可能会配多个NVR，这样可以保证更长时间的录像存储，同时也可以区分某一路监控视频在哪一个NVR中，方便后期调取监控录像。这时在具体的方案设计和安装调试中，会涉及到多个设备之间的连接方式，特别是在一些大型的监控指挥中心，会存在多个NVR甚至是多组拼接屏，这时应该如何连接呢。

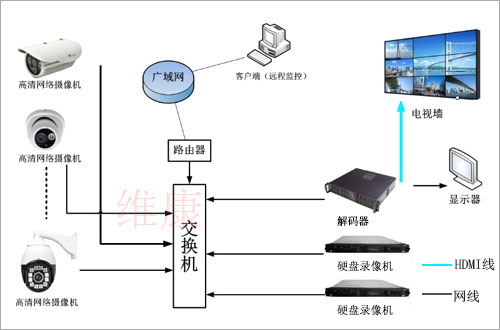

我们先来看一个NVR与拼接屏、解码器的连接示意图，前端是各种类型的监控摄像机，它们可以按照传输的距离选择是通过网线还是光纤进行传输，如果是网线可以直接边接交换机，如果是光纤传输需要用到收发设备并且汇集到后端的核心交换机中。

交换机可以连接路由器通过广域网利用客户端进行远程监控，同时交换机通过网线再与NVR硬盘录像机和解码器连接。

交换机通过网线连接解码器，解码器通过高清线连接拼接屏。交换机连接到解码器是为了实时的传输前端的监控画面，并通过解码后直接上拼接屏显示出来，达到实时显示监控的功能。同时在解码器上可以连接一台控制电脑，进行解码软件的安装与控制，从而让监控图像可以在拼接屏上实现各种显示功能，比如画面的分割显示等，并且一块拼接屏可以最多支持64路监控画面分割显示。

交换机同样也是通过网线与NVR硬盘录像机连接，目的是为了存储监控图像，在NVR里由硬盘组成，可以自由拉回硬盘的数量，控制NVR的存储量，并且可以根据前端监控摄像机的码流及数量确定它的存储日期，大部分场合都会把录像保持在半个月左右。

所以从示意图上可以看出，NVR主要连接的是交换机，它不与拼接屏和解码器直接连接，但是它们却可以通过交换机这个设备进行图像的调取，相当于间接的实现监控图像的上屏显示功能。

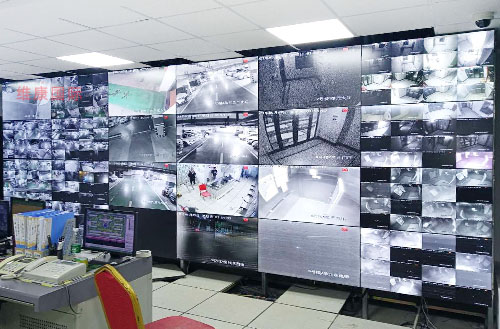

在拼接屏监控显示系统中，无论是NVR硬盘录像机还是解码器都是不可或缺的两种主要组成设备，它们负责监控画面的存储与图像的实时解码功能，并且实现一些分割画面的显示功能，不过也有一些小型的监控网络由于监控摄像机的数量较少，这时直接通过NVR上屏显示即可，就不再需要解码器，毕竟解码器的成本还是比较高的，具体采用哪种连接方案与硬盘配件还要根据实际的情况来分析。
