LED显示屏COB技术是什么，COB显示屏技术优势分析
最近几年LED显示屏行业推出了一种COB封装技术，成为了一种新兴的技术应用，那么你知道LED显示屏COB技术是什么意思吗，通过COB封装出来的显示屏又有哪些优势？我们在选择LED显示屏是用传统的SMD封装的还是用COB封装的，二者哪个更好，这是许多用户所不清楚的，今天我们就详细对COB这一封装技术进行说明。
一、COB定义

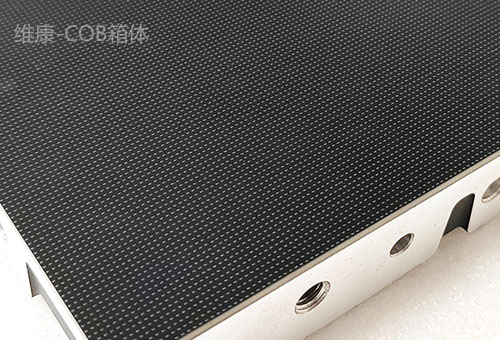

所谓LED显示屏COB技术指的就是一种板上芯片封装技术，它直接将LED发光芯片集成在PCB板上，不再是像SMD那样先封装成灯珠再焊接，从而简化了流程，并且提升了LED显示屏的光色，优势是降低了掉灯率，更加节能。
二、工艺流程

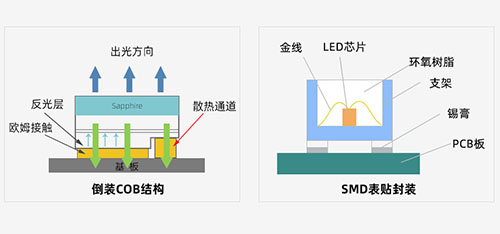

COB封装工艺的流程是首先在基底表面利用环氧树脂进行覆盖，然后将硅片放置在上面，并对其进行热处理，直到牢固的固定在上面，随后采用丝焊进行电气连接。相比于SMD封装，COB封装减少了支架等组成部分，同时不需要回流焊，极大的简化了封装流程。
三、推出背景
在过去一段时间，LED显示屏行业基本上都是采用的SMD封装，并且技术成熟度也已经非常高，但是也存在一些突出的问题，其中主要有两点，一是由于LED灯珠与灯珠之间有空隙，所以在运输与安装过程中会非常容易造成灯珠的脱落，造成掉灯、死灯等现象，从而影响显示效果，使得后期的售后率偏高。二是由于封装工艺的限制，使得其点间距无法再做到更小，一般SMD封装的LED显示屏也就能做到P1.25，再小就无法做到，并且有效率也不高。
三、COB技术优势
优势1：降低了成本
COB技术在封装时不再需要支架、电镀、回流焊等工序，整个封装成本大大降低，另外，COB封装技术在点胶、分离等过程中效率更高，从而更加节能。
优势2：显示效果更好
COB通过合理的设计和透镜制造，其光源模块可以有效地避免点光与眩光等传统封装方式的一些不足，并且在不降低光源效率与寿命的同时，可以有效地提升光源的显色能力，让整个COB显示屏的色彩效果更好。
优势3：点间距可以做到更小
COB技术可以把LED显示屏的点间距做到更小，传统的SMD封装最小间距只能做到1.25毫米，而COB显示屏现在已经推出了P0.9、P0.6等规格，其点间距已无限接近于液晶技术。所以在一些追求高清显示的室内场合，COB封装的LED显示屏有着更高的使用率。
优势4：售后率更低
由于COB技术的模组表面不再是一个个的灯珠，而是一个平面，并且外面就像有一层透明膜，所以整个显示屏基本上不存在掉灯的风险，所以后期在使用时也就大大降低了售后的概率，长时间使用更加稳定。
