解析液晶拼接屏解决方案的硬件方面的组成部分

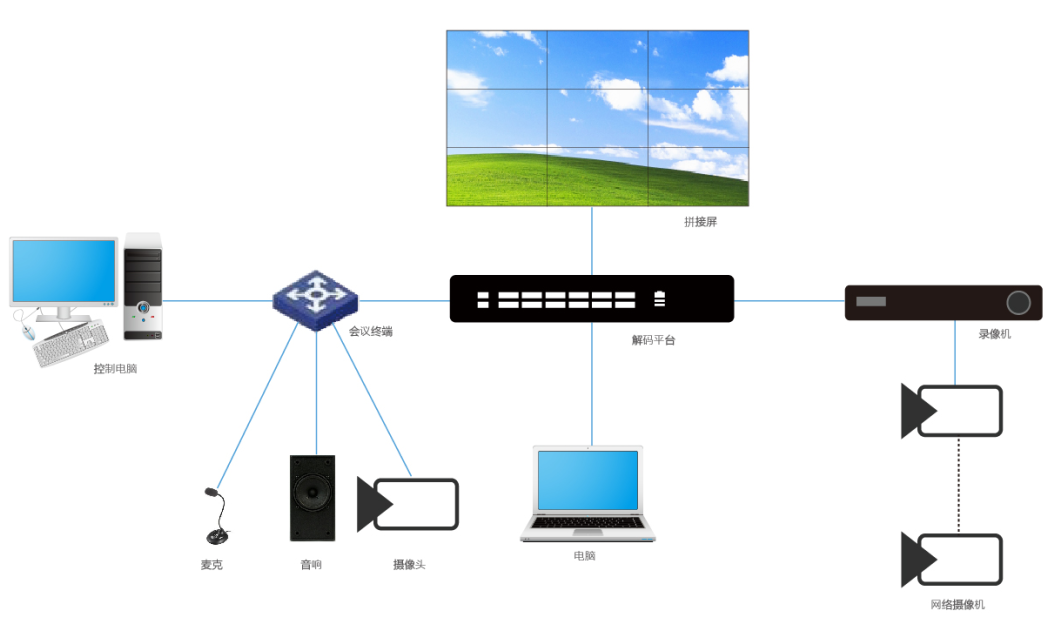

在液晶拼接屏早期设计时，用户一般都会让系统集成商做出一套完整的显示系统解决方案出来以供选择，从显示单元的数量到液晶拼接屏的尺寸选择再到后期的布线等等都需要进行详细的设计，那么具体的解决方案都有哪些组成部分呢？

前端显示产品

整个液晶拼接屏显示方案的核心是前端设备，具体数量的多少要根据用户对显示面积的要求及安装空间的大小而定，然后再根据拼接数量确定液晶拼接屏的尺寸，像46寸、55寸等尺寸都有较大的差异，再者就是大屏的拼接缝隙，这个可以根据用户的用途来定，如果说用户是用来显示监控画面，那么对于拼缝就不必有太高的要求，主流的双边3.5mm足够使用，如果是用来开会或者广告宣传那就最好用超窄边的产品，像三星的1.7mm或者LG的1.8mm，如果有条件还可以考虑维康国际的0mm无缝拼接屏。

后端控制设备

液晶拼接屏要想实现图像的上墙就必须要经过控制设备的分配，就像我们的大脑一样负责控制整个人的行为，常见的控制设备有分配器、矩阵、外置拼接处理器、解码平台等。具体搭配哪种设备要根据几个指标来决定。

一是大屏做何使用，如果是单纯的用于放大一个画面当作一个大屏使用那就可以使用分配器，同时这也是成本最低的，如果有多台输入电脑并且要时常进行各电脑之间的信号切换那就可以考虑使用矩阵设备，而如果是用于显示监控画面那就必须搭配解码平台对监控信号进行解码之后再投放到液晶拼接屏上。

二是要看用户有多少个信号源输入，在用途确定的基础上我们还要考虑信号的数量和接口的种类，如果是单一的高清接口就比较简单了，如果是有多种接口，比如有VGA、HDMI、DVI等多种设备输入，那么就要考虑使用外置图像处理器。在具体的输入与输出的接口数量上就考虑两个方面，一个是输入设备的数量，一个是大屏的数量，比如说有四台电脑输入，九台大屏，那么就可以选择四进十出的外置图像处理器，因为输出的数量都是偶数，所以只能多不能少，其它设备也是如此。

其它辅助设备

除了液晶拼接屏和控制设备以外，其它零配件主要是一些高清线材和控制线的搭配上，这个具体的数量就看大屏的输入电脑的数量，另外在线材的长度方面一定要注意，控制台与大屏的距离，电源与大屏的距离等都决定了要使用多少米的线。

在硬件方面，液晶拼接屏的设计方案中基本上就包括以上几种，我们系统集成商在设计时一定要综合考虑各种方面的因素以免在后期的安装中出现突发状况，导致出现拖延工期等现象。
