监控室大屏显示系统设计方案

监控室大屏显示屏系统是指在企业的生产、公安110、交警等政府相关部门的安全防控等领域，通过前端的视频监控与后端的显示系统形成一个综合的实时监控室大屏显示平台，这需要一整套的解决方案来实现，而整个显示系统的关键除了前端的监控布局以外就是后端的显示屏幕。一般情况下前端主要包括监控的数量与传输，而后端主要包括监控室大屏产品的选择与整个系统的连接、解码视频的显示功能等。

一、显示屏幕的选择

目前，可用于监控显示的大屏系统主要包括两种，分别是液晶拼接屏与DLP背投拼接屏。其中液晶拼接屏是90%用户的选择方案，DLP的应用量逐年减少，这除了与售价相关以外，在分辨率、亮度、稳定性等整体性价比方面，液晶拼接屏都有着巨大的优势。

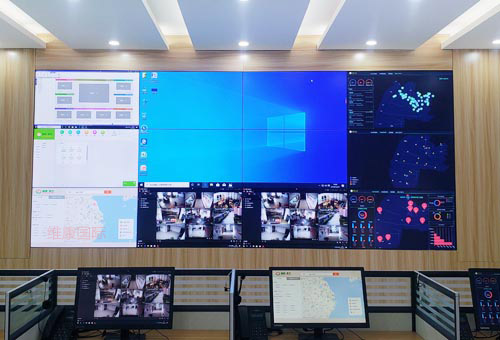

1、液晶拼接屏

液晶拼接屏是一款采用LCD液晶原理，可以实现屏幕拼接的一款大屏技术，由于它的面板经过了工业级处理，所以可以满足全天连续开机显示的需要，这也是大部分监控室大屏用户的基本要求，因为大部分的监控室都要求24小时开机。

除此以外，液晶拼接屏的分辨率达到了1920*1080，可以满足市场上大部分监控摄像机的像素标准，使得图像显示更加清晰。

在亮度方面，液晶拼接屏适合长时间观看，而且不会反光、刺眼。

在过去，由于液晶拼接屏的拼缝较宽，所以许多用户比较介意，这时会选择拼缝更小的DLP，而近两年随着拼缝技术的不断升级，0.88mm液晶拼接屏已经上市，使得它的拼接效果与DLP的差距越来越小，大大改善了用户的视觉体验，同时维康国际研发了一种可以实现0拼缝显示的无缝拼接液晶屏技术，为高端监控室大屏显示场合提供了更加丰富的解决方案。

2、DLP背投拼接屏

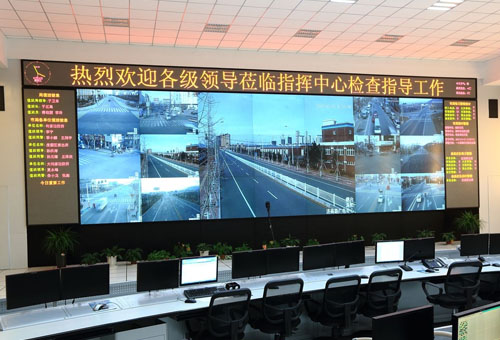

DLP是一种数字光处理技术，它最大的特点是拼缝非常小，只有0.2mm左右，基本上相当于无缝，所以在前几年凭借着这一优势在高端监控室大屏显示领域的应用量完全压制液晶拼接屏，比如一些大型的指挥中心、应急调度等都是以DLP为主。

除了拼缝小以外，DLP的色彩比较均衡、柔和。

而相比于它的优点，DLP的缺点也比较明显，亮度过低导致的反光现象，售后昂贵导致性价比较低等使得最近几年市场的认可度越来越低。

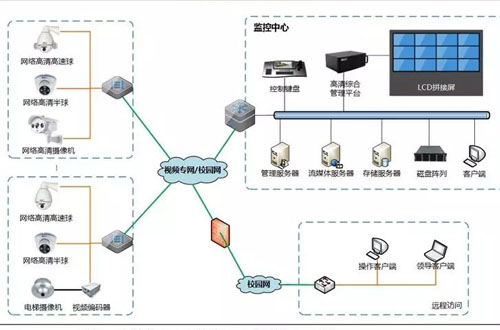

二、监控与大屏的连接

前端的方案主要在于监控的数量与传输方式，这个可以根据具体的应用来选择，比如城市的交警指挥中心，通常要把整个城市的监控组网，在市局的监控室大屏上显示出来，同时还能分享给各个中队，这时就要合理进行分配，分布式管理等，在传输时也要利用光纤传输，以实现更远距离传输。而如果只是一个企业，监控数量较少这时所采用的方式就完不同了，只需要同步汇聚到核心交换机即可，通过解码平台实现监控解码。

一般情况下，一块液晶拼接屏最大支持64路分割监控画面，但是考虑到显示的清晰度一般不会这么使用，通常以9分割、16分割为主，而监控室大屏的数量首先要考虑监控的数量，比如采用9路分割，当前面有100个监控点时，就需要12块屏幕。

除此以外，为了方便解码同步，前端的监控最好是同一品牌，根据传输距离选择光纤或者网线，存储NVR、交换机设备等。
