如何将多个地方的监控画面集中到一个地方的大屏上显示
在一些公安、交警、政府等指挥中心大屏显示系统，经常需要把多个地方的监控画面集中在某一个地方显示出来，比如市公安局，就会把各区、县的公安分局，派出所等负责区域内的监控画面实时的接入市局，实现统一管理，统一指挥，实现对整个城市各个位置的监控画面的调取。那么，这种多个地方的监控画面集中到一个地方集中显示的方案应用如何实现呢？
平常我们接触最多的可能都是局域网的监控大屏系统，把某一个区域内的监控视频图像接入到监控中心，通过解码器或者图像处理器就可以实现视频图像的解码与上屏显示，但是在涉及到跨地域集中管理时这样就无法解决了。
一、传统集中式系统
在每个公安分局都安装一个图像处理器，把视频图像从硬盘录像机接入，再传输到大屏，形成一个分局的系统，再通过网络传输到市局统一管理。它的关键是集中式处理，特点是架构简单，稳定可靠，所有的输入信号都汇集到一个点，然后从这一个点分发出去。因此只要这个点做到完美，整个系统就非常完美。特别适合系统规模适中，扩展需求较少的项目中。也就是对于信号的扩展及分享是这类处理器的短板。但对于这样的短板可通过前期细则的需求分析并做好适当的冗余配置来解决的。
缺点：当终端较多时，会导致速度过慢，而且监控画面容易卡顿；另外，如果终端用户的需要不同，需要对每个程序和资源单独配置时，做起来比较困难，而且效率也太低。
优势：数据容易管理
集中式方案与分布式方案对比：
组成架构 | 信号接入 | 信号传输 | 显示 | 资源共享 | |
集中式方案
| 中控、矩阵、传输延长器、信号放大器、拼接处理器、KVM切换器，一旦出现问题、系统瘫痪。 | 信号连接到矩阵/拼控采集卡，受接口类型、机箱插卡数量显示 | 远距离传输信号衰减严重、质量差、经常掉线。
| 显示样式少，不能满足满场景需求。
| 信息孤岛，无法互联互通
|
CVS分布式方案
| 基于IP、去中心化、分布式架构
| 可接HDMI/DVI/VGA/SDI等信号类型，接入节点数量不受限制。
| 网线或光纤传输，可传输几十上百公里。
| 可对接DLP、LCD、LED、投影等显示设备，可任意漫游、跨屏、叠加、缩放、分屏显示、镜像、翻转。 | 接入到系统内资源共享，互联互通
|
操作体验 | 平台对接 | 布线 | 扩容 | 维护 | |
集中式方案 | 多操作终端，无法可视化操作、体验较差。
| 不能对接
| 设备多、布线麻烦、需要焊接各种转接头、故障点较多。
| 受机箱、布线限制、几乎无法扩容。
| 后期维护各子系统厂商互相扯皮、推责。
|
CVS分布式方案
| 统一控制平台、可视化操作、所见即所得。
| 对接监控、执法、视频会议室、大数据等系统
| 布置网线。
| 前期预留网线、增加交换机、扩容数量不受限制。
| 只需维护对应问题节点，不影响系统整体使用，几分钟解决问题。 |
二、分布式显示系统
分布式系统是指基于IP网络构建的全数字化视频图像处理系统。它利用现代网络技术的灵活互通的特点，将大规模视频图像处理分散到各个独立节点中。不仅突破了传统图像处理系统的地理限制，更消除了传统系统集中处理的性能瓶颈。是大数据时代下图像处理系统的必然发展趋势。完善的分布式系统提供各类不同信号源接入节点，可涵盖市面全部信号类型，例如在MICS分布式显示控制系统就可提供丰富的信号接入
利用网络无限扩展的特点，在需要接入大规模信号或在已有系统上扩充接入信号时只需要配备相应数量的节点并接入互通的网络，系统规模即可无限扩大，足以满足大屏显示系统进入室内后数以百计信号接入需要。无论信号接入多少，无论信号分布何处，仅需配备一套控制设备即可对一套分布式系统集中管理 基于B/S或C/S架构，支持多用户同步在线管理、精细用户权限划分。

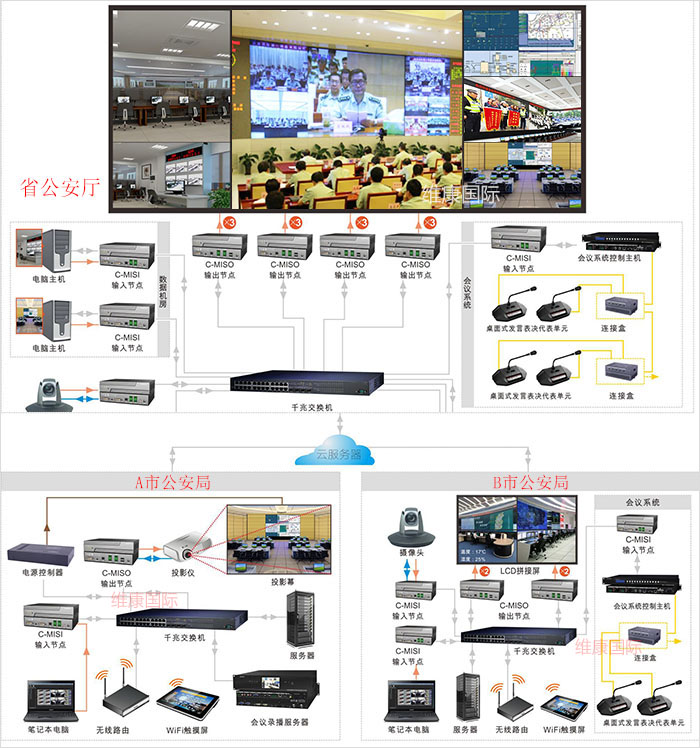

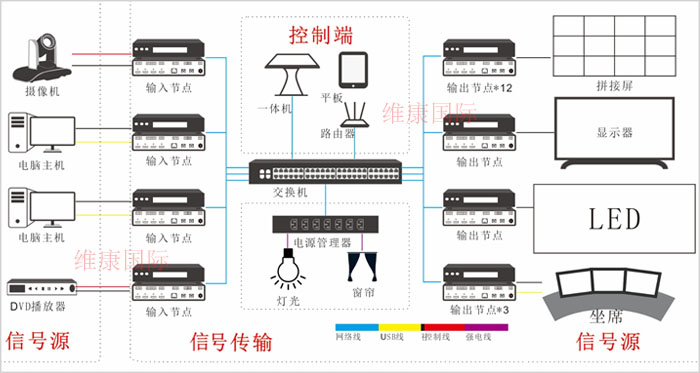

分布式处理器，架构比集中式复杂，一般会有输入节点、交换机、输出节点组成。其输入的信号只要接入分布式拼接系统的网络就行，而不用管这网络是在本地的还是一个在上海一个在北京。而输出信号也只要从分布式拼接系统的网络上接出即可，所以只要有屏的地方无论屏的类别及规模都可以从分布式拼接系统中获得图像并根据需要显示。因此分布式拼接系统的输入是分布的，输出也是分布的。因此，分布式拼接显示系统的特点是输入是无限的，输出也是无限的，其对于信号的扩展、共享是至方便的。
分布式大屏管理系统传输速度更快，视频监控画面不卡，运行更加流畅，是当前应用最多的多地区共享显示系统的解决方案。
