监控拼接屏上墙技术讲解

监控拼接屏上墙技术讲解，如何把监控摄像机的视频画面在拼接屏上显示出来，对于从事安防工程的用户来说至关重要，这涉及到多种硬件产品的结合，同时还需要一些软件进行控制。

硬件方面，监控拼接屏系统上墙设备主要包括液晶拼接屏、解码平台、硬盘录像机、交换机、线缆等。

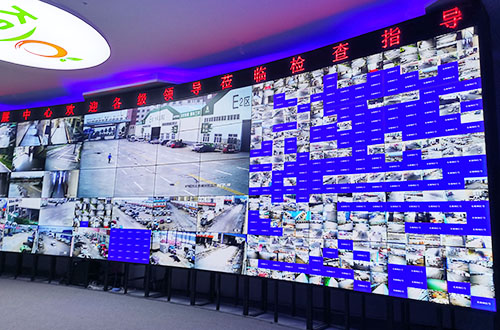

1、拼接屏

拼接屏是目前监控显示场合应用最多的一款显示产品，高性价比等因素使得它逐渐取代了DLP和液晶监视器，成为大部分监控室的选择。

目前市场上主流的拼接屏尺寸主要有46寸、49寸、55寸和65寸四种，屏幕亮度分为高、低亮两种，低亮的亮度一般在520cd/m2左右，高亮的亮度一般在700~800cd/m2，根据面板品牌的不同而稍有差异，像LG面板的拼接屏其亮度就要高于三星的。

对于拼接屏来说，有一个非常重要的参数拼缝，也就是两屏拼接处的边框总宽度，这个边框有大有小，但是无法去除，基本上都在几毫米之间，拼缝越窄，拼接显示效果也就越好。而对于监控显示来说，这个拼缝其实影响不大，因为监控图像基本上都是单屏多画面显示，很少用到跨屏拼接，所以一般拼缝的产品足以满足需要。

目前常见的拼接屏的拼缝主要包括5.5 mm、3.5 mm、1.8 mm、1.7 mm、0.88mm五种，拼缝越小，价格越贵。

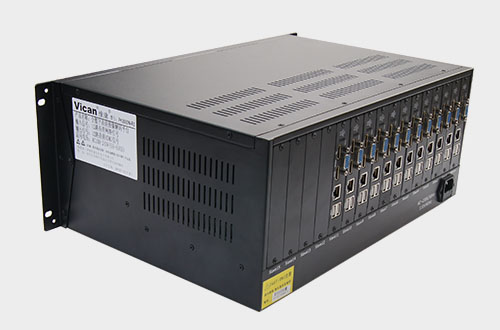

2、解码平台

只要是显示视频监控画面，就必须要配备解码平台，它属于一个控制系统，把从前端摄像机传输过来的监控画面解码后投到显示墙上，解码平台是比较专业的监控上墙设备，大多都支持目前主流的H.264和H.265编码格式，一般带有VGA、DVI、HDMI高清输入与输出接口，它兼有矩阵功能，可以让监控画面实现多种拼接效果，比如单屏单画面、4画面、9画面最多64路分割显示。

解码平台前端连接的是核心交换机，后端连接的是监控拼接屏，这里需要注意的是解码平台尽量与监控摄像机的品牌相一致，如果前端有多种品牌的摄像机时，我公司维康国际提供了一种万能解码平台，可以实现兼容解码上墙。

3、硬盘录像机

这是一款存储监控图像的设备，配置不同大小的硬盘，主要用于暂时存储监控图像，这个可以根据前端监控的数量来选择相应大小的硬盘来组成，方便用户调取监控图像查看录像回看。

4、交换机

交换机主要是与监控摄像机相连接，如果监控的数量很多还会汇聚到一起再设置一个核心交换机，选择交换机主要看前端连接监控的数量，有百兆千兆之分。

5、传输线

传输线主要有HDMI高清线、网线、光纤，HDMI高清线主要用在监控室，用于连接拼接屏和解码器等设备，而网络和光纤主要用在前端使监控摄像机与交换机、解码器等设备连接，如果传输距离在100米以内，可以考虑用网线传输，如果超过100米我们一般建议使用光纤加收发设备，以保证信号的稳定性。

除了以上常规的几个硬件以外，在控制电脑上还需要安装一些软件，包括拼接屏的控制软件，解码平台的控制软件等，通过后台进行操控，以实现画面的分配。
