拼接屏画中画、叠加漫游功能如何实现

拼接屏画中画、叠加漫游功能在一些大型的监控大屏指挥显示系统中经常用到，像交警、公安指挥系统中，需要对某一个监控画面进行放大显示，这时就要跨多块拼接屏显示，而且这个画面的下面还会叠加其它的图像，那么这种功能如何实现呢？

针对这一类的行业需求，我公司维康国际提供了一款外置图像处理器，通过输入端连接信号源，输出端连接拼接屏就可以通过软件来控制实现画中画、叠加漫游功能。

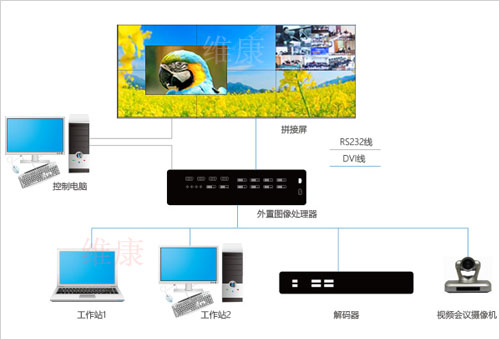

外置图像处理器连接拓扑图

这款外置图像处理器采用CPCI结构机箱，支持双电源备份，提供自我诊断和检测功能，可以自动扫描输入信号的种类的数量，并且对每个信号的分辨率、信号的格式进行检测并显示，实时监测当前整个系统的运行状态，支持单屏、混合、漫游、叠加、画中画等显示功能，并且单屏最大支持同时显示16个窗口，分辨率支持4K高清显示。

通常情况下外置图像处理器配备的都是DVI接口，可以根据输出拼接屏的数量配备相应的板卡，可自由拔插，支持24小时连续运行，并且它还支持简单的解码功能，单屏最大支持4路监控画面分割，不过需要单独增加解码卡。

由于拼接屏本身具备拼接功能，所以如果想要实现画中画、叠加漫游等功能，可以直接配置一台外置图像处理器即可，无须其它设备，如果视频监控数量较多，可以配置解码平台同时增加外置图像处理器的方式。

在以拼接屏为显示大屏的场合，外置图像处理器的应用不是非常多，只有在用户有这方面的要求时才会配备，因为一般的监控室用解码器就完全可以实现基本的功能。但是在以DLP或者LED显示屏为显示的场合，就必须要配备外置图像处理器，因为DLP和LED显示屏都没有拼接功能，需要外置设备来实现屏幕之间的连接。
