拼接屏安装教程技术方案

拼接屏安装是一个技术工程，必须制定详细的方案，包括前期的现场勘察，以确保拼接屏的拼接数量，比如拼接屏用几行几列，拼缝、尺寸用多大等，同时还要根据墙体的现状确定安装的方式，承重墙用什么安装方式，非承重墙用什么安装方式，这都要提前规划详细，以保证整个安装过程更加顺利。

一、前期方案设计

后期的安装都要以前期的方案为前提，根据客户的需求、现场的环境、尺寸等首先要确定用多少块拼接屏合适，比如客户的视频监控数量较多时，这时拼接屏的数量就不能太少，因为太少就意味着如果要全部同时上屏显示的话监控画面就会非常小，这样就影响观看效果，比如100个监控点，如果用12块拼接屏就比较合适，每块屏显示9个监控画面，而如果用4块拼接屏，那么一个屏上就要显示25个监控画面，就太小了。

另外，现场安装位置在长度、高度是多少也决定了拼接屏的数量，这个要根据拼接屏的尺寸进行计算，因为拼接屏的尺寸比较固定，比如46寸、55寸，基本上宽度都在1米~1.2米，所以要根据现场的尺寸设计拼接的数量。

其次，由于拼接屏的拼缝有多种，拼缝越小整体显示效果越好，所以还要根据显示用途选择相应的拼缝型号，比如监控显示用宽一点的拼缝，如果是会议或者展厅显示则可以用小一点的拼缝。

二、安装方式

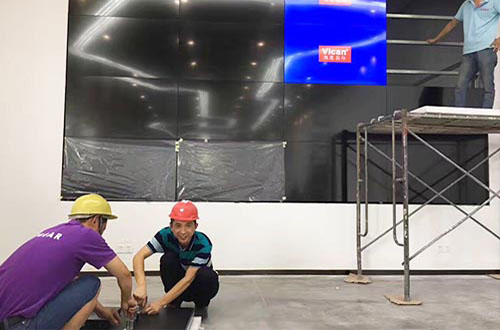

在设计安装方式时，主要根据用户现场的环境来决定，一是安装空间的大小，二是墙体是否为承重墙。如果现场空间较大，则安装起来比较灵活，如果空间小则通常就要采用前维护安装，这样就不用再预留后维护空间，目前主流的安装方式包括以下几种。

1.壁挂安装

如果墙体是承重墙（水泥或者砖墙，空心砖、泡沫砖不行），那么可以采用直接壁挂的方式，但是对于拼接屏的数量有限制，尽量控制在9块以下，因为如果数量太多，中间的那一块在检修时就要拆卸旁边的屏，增加作业难度和碎屏率，同时重量太大也会容易造成壁挂架的压力。

2.支架安装

在墙体不是承重墙时，就会采用支架安装，支架分为单层支架与双层支架两种，一般情况下拼接屏的数量比较少时用单层即可，如果数量较多，考虑安装稳定一般就会采用双层支架。它的好处是不需要定制，根据拼接屏的尺寸现场组装即可。

3.机柜安装

钣金式机柜安装，相当于人为的打造一个柜子把拼接屏安装在上面，好处是稳定，并且不需要再装修，整个显示墙犹如一个柜子立在那里，美观大方。

三、调试方案

安装好拼接后就需要对整个系统进行调试，让整个系统连接，并且保证所有的信号源可以上屏显示，并且实现任意切换等功能。

1.要调整拼缝的大小，在不挤压的情况下，让拼缝做到更加合理的宽度，保证视觉效果。

2.调整色差，让拼接屏之间的颜色尽量保持一致，减少杂色。

3.布线，拼接屏到控制系统再到信号源通过连接线进行连接，做到视频无丢失，信号稳定。

4.信号源上屏，根据信号源的种类利用拼接屏软件进行调节各种信号源上屏，并且实现切换显示等功能。
