拼接屏设备连接线路图

拼接屏通常都是应用在监控或者室内的会议等大屏显示场合，常常需要与其它设备连接，这就需要制定详细的连接线路图，特别是一些拼接屏监控室或者指挥中心等领域，需要把前端的监控摄像机传输到后端的监控中心，同时通过各种设备的配合实现监控图像解码上屏显示的功能，并且实现各种各样的拼接功能及效果，这就需要专业的技术人员制定详细的解决方案，并且画出连接拓扑图与效果图表明连接方法。

正常来说，拼接屏的信号源主要有两种，分别是监控信号、电脑信号，所以我们主要黑线这两种信号源来说明。

一、与监控设备相连接

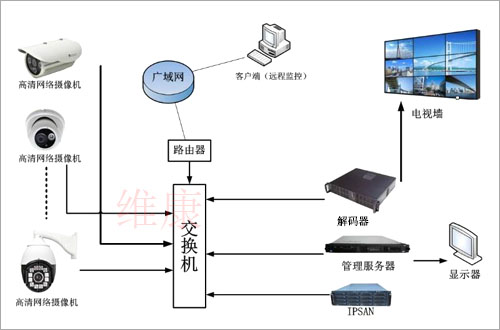

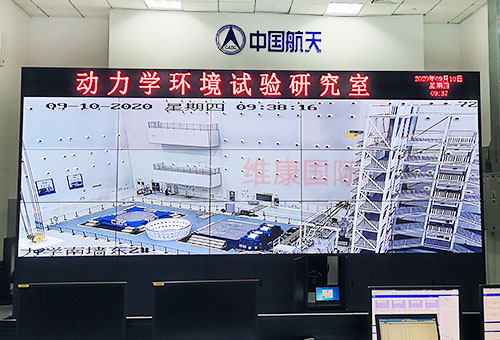

拼接屏用在监控显示中是最普遍的，一般情况下，前端的监控摄像机都是通过网线或者光纤把前端的摄像机所拍摄的画面传输到后端，通过交换机连接解码器、硬盘录像机或者其它管理服务器，有远程控制的可以通过广域网的路由器接入客户端，同时把解码器输出端通过HDMI高清线连接到每一块拼接屏的输入接口上，这样就完成了一个基本的拼接屏与监控设备的连接线路。

在这里需要注意几点，为了确保兼容性，我们的解码器尽量与前端的摄像机的品牌一样，如果不一样，就要采用万能解码平台实现兼容性输出，同时对前端监控的码流也要计算清楚，配置相应的交换机，在传输距离过远时不要使用网线传输，要采用光纤加收发设备的组合，以防止图像丢失、掉包等现象。

二、与电脑相连接

在一些会议室或者展厅等场合，通常都是显示一些电脑上的内容，比如视频、PPT文件、图片等，这时就要把电脑上的图像投到拼接屏上显示出来，这时也需要一个控制设备，这时选择哪种控制设备主要看我们想要实现的功能是什么，比如想要实现一个大画面显示，只有一台电脑输入时，只需要配制一个高清分配器即可，如果有多个信号源电脑输入，实现多个画面同时在拼接屏上显示并进行切换，这时可以使用高清矩阵进行控制，在有些指挥中心，如果用到跨屏漫游、叠加显示，这时就需要用到外置拼接处理器实现。

总之，拼接屏与控制设备的连接主要看使用的场合与显示功能，前端的信号源是什么，了解了这个之后，再根据具体的情况进行设计，出具详细的解决方案。
